Технические характеристики продукции серийного производства:
№ тесту | Кратність до номінального струму | Час спрацювання, Тр | Умови тестування | ||
Захист при навантаженні | 1 | 1,05 | >2h | З "холодного стану" | |
2 | 1,2 | <2h | З "прогрітого стану", після тесту 1 | ||
3 | 1,5 | <2min | |||
4 | 7,2 | 2s<Tp≤10s | З "холодного стану" | ||
Зниження струму по одній фазі | Будь-які фази | Третя фаза | |||
5 | 1,0 | 0,9 | >2h | З "холодного стану" | |
6 | 1,15 | 0 | <2h | З "прогрітого стану", після тесту 5 |
* Можливі зміни технічних характеристик за технічним завданням замовника.
Температура навколишнього середовища -30°C ~ + 40°C.

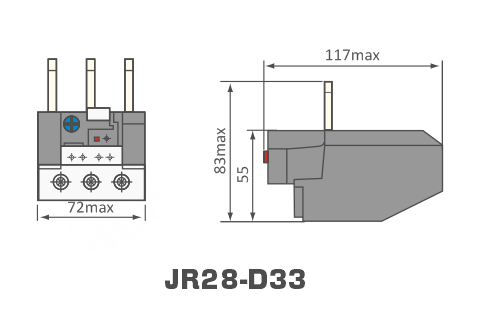

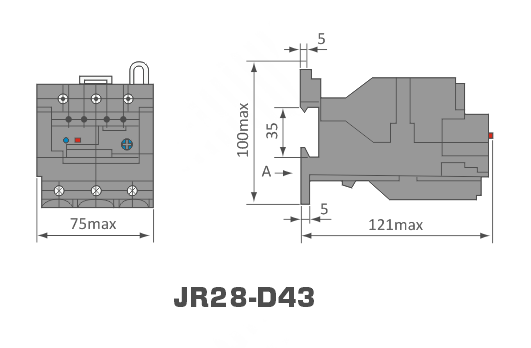

Габаритні та монтажні розміри:
Изделия | Наличие | Номинальный ток |
Электротепловое реле 3UA61; 0,25-0,4А | Со склада | 0,25-0,4А |
Электротепловое реле 3UA61; 0,4-0,63А | Со склада | 0,4-0,63А |
Электротепловое реле 3UA61; 0,63-1А | Со склада | 0,63-1А |
Электротепловое реле 3UA61; 1-1,6А | Со склада | 1-1,6А |
Электротепловое реле 3UA61; 1,6-2,5 | Со склада | 1,6-2,5 |
Электротепловое реле 3UA61; 2,5-4А | Со склада | 2,5-4А |
Электротепловое реле 3UA61; 4-6А | Со склада | 4-6А |
Электротепловое реле 3UA61; 5,5-8А | Со склада | 5,5-8А |
Электротепловое реле 3UA61; 7-10А | Со склада | 7-10А |
Электротепловое реле 3UA61; 9-13А | Со склада | 9-13А |
Электротепловое реле 3UA61; 12-18А | Со склада | 12-18А |
Электротепловое реле 3UA61; 17-25А | Со склада | 17-25А |
Электротепловое реле 3UA62; 23-32А | Со склада | 23-32А |
Электротепловое реле 3UA62; 30-40А | Со склада | 30-40А |
Электротепловое реле 3UA66; 30-40А | Со склада | 30-40А |
Электротепловое реле 3UA66; 37-50А | Со склада | 37-50А |
Электротепловое реле 3UA66; 48-65А | Со склада | 48-65А |
Электротепловое реле 3UA66; 55-70А | Со склада | 55-70А |
Электротепловое реле 3UA66; 63-80А | Со склада | 63-80А |
Электротепловое реле 3UA66; 80-93А | Со склада | 80-93А |
Электротепловое реле 3UA68; 30-40А | Со склада | 30-40А |
Электротепловое реле 3UA68; 37-50А | Со склада | 37-50А |
Электротепловое реле 3UA68; 48-65А | Со склада | 48-65А |
Электротепловое реле 3UA68; 55-70А | Со склада | 55-70А |
Электротепловое реле 3UA68; 63-80А | Со склада | 63-80А |
Электротепловое реле 3UA68; 80-93А | Со склада | 80-93А |

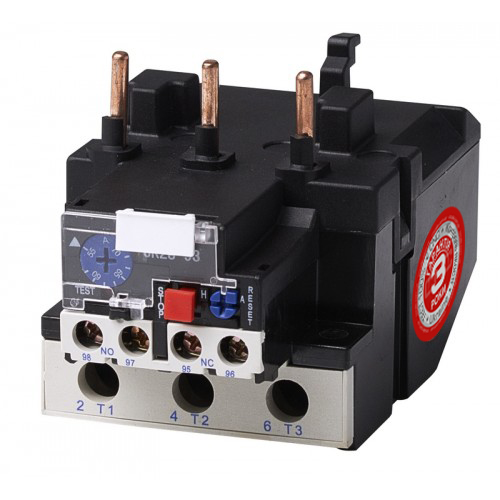

Реле теплові JR-28 призначені для захисту електричних двигунів змінного струму з частотою струму 50/60 Гц, напругою до 690 В, номінальним струмом 0.1-150 A. Реле забезпечують захист від обриву фази, мають індикацію спрацювання, регулювання уставки за номінальним струмом, та ручне або автоматичне повернення до робочого режиму після спрацювання. Реле можуть встановлюватися на контактори електромагнітні CJX2 або окремо.
ДАНІ ДЛЯ ВИБОРУ ТЕПЛОВОГО РЕЛЕ:
Теплове реле | Уставка теплового реле за струмом, А | Сумісність з контактором |
JR28-D25 | 0.1 - 0.16 | CJX2-09 CJX2-12 CJX2-18 CJX2-25 |
0.16 - 0.25 | ||
0.25 - 0.4 | ||
0.4 - 0.63 | ||
0.63 - 1 | ||
1 - 1.6 | ||
1.6 - 2.5 | ||
2.5 - 4 | ||
4 - 6 | ||
5.5 - 8 | ||
7 - 10 | ||
9 - 13 | ||
12 - 18 | ||
17 - 25 | ||
23 - 32 | ||
30 - 40 | ||
17 - 25 | ||
JR28-D36 | 23 - 32 | CJX2-32 |
30 - 40 | ||
JR28-D93 | 37 - 50 | CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95 |
48 - 65 | ||
55 - 70 | ||
63 - 80 | ||
80 - 93 |
