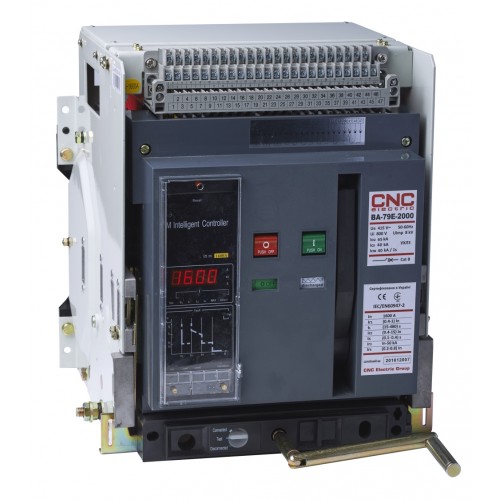

Умови експлуатації ВА-79Е:
| Номінальний режим роботи | тривалий, переривчасто-тривалий | |
| Кліматичне виконання та категорія розміщення | УХЛ3 | |
| Температура навколишнього середовища, °С | -40…+50 | |
| Допустима вологість | 50% (40ºС), 90% (20ºС) | |
| Максимальна висота експлуатації | 2000м над рівнем моря | |
| Ступінь захисту | струмоведучих шин | IP00 |
| корпусу | IP20 | |
| Робоче положення (з відхиленням не більше 5°) | горизонтальне | |
| Група механічного виконання | М3 | |
| Клас забруднення | III | |
| Класс захисту від ураження електричним струмом | 1 | |
Технічні характеристики продукції серійного виробництва:
| Тип вимикача та його типорозмір | ВА-79Е-6300 | |
| Номінальний струм In, A | 5000, 6300 | |
| Кількість полюсів | 3 | |
| Номінальна частота, Гц | 50/60 | |
| Номінальна робоча напруга Ue, B | 380/415/690 | |
| Номінальна напруга ізоляції Ui, В | 1000 | |
| Номінальна імпульсна витримуєма напруга Uimp, В | 8000 | |
| Напруга тестування ізоляції (1хв), В | 3000 | |
| Гранична вимикаюча здатність Icu, kA | АС 380/400/415В | 120 |
| АС 660/690В | 75 | |
| Робоча вимикаюча здатність Ics, kA | АС 380/400/415В | 100 |
| АС 660/690В | 65 | |
| Максимально допустиме тривале перевантаження Icw (1сек), kA | 100 | |
| Категорія використання | В | |
| Тип розчіплювача | електронний регульований | |
| Типовиконання вимикача | викотний | |
| Уставка струму спрацювання при перевантаженні Ir1 | (0.2 -1) In + OFF | |
| Затримка спрацювання при перевантаженні tL, сек | 15 - 480 | |
| Уставка струму спрацювання при короткому замиканні (з витримкою часу) Ir2 | (1.25 -15) In + OFF | |
| Затримка спрацювання при короткому замиканні ts, сек | 0.1 - 1 | |
| Уставка струму спрацювання при короткому замиканні (без витримки часу) Ir3 | 0.5In - 50kA | |
| Уставка струму спрацювання при однофазному замиканні на землю Ir4 | (0.2 -1) In + OFF | |
| Комутаційна зносостійкість, циклів вкл./відкл., не менше | механічна | 8000 |
| електрична | 2500 | |
| Стандартна комплектація додатковим обладнанням | розчіплювач мінімальної напруги, незалежний розчіплювач, котушка включення, блок додаткових контактів, електропривод | |

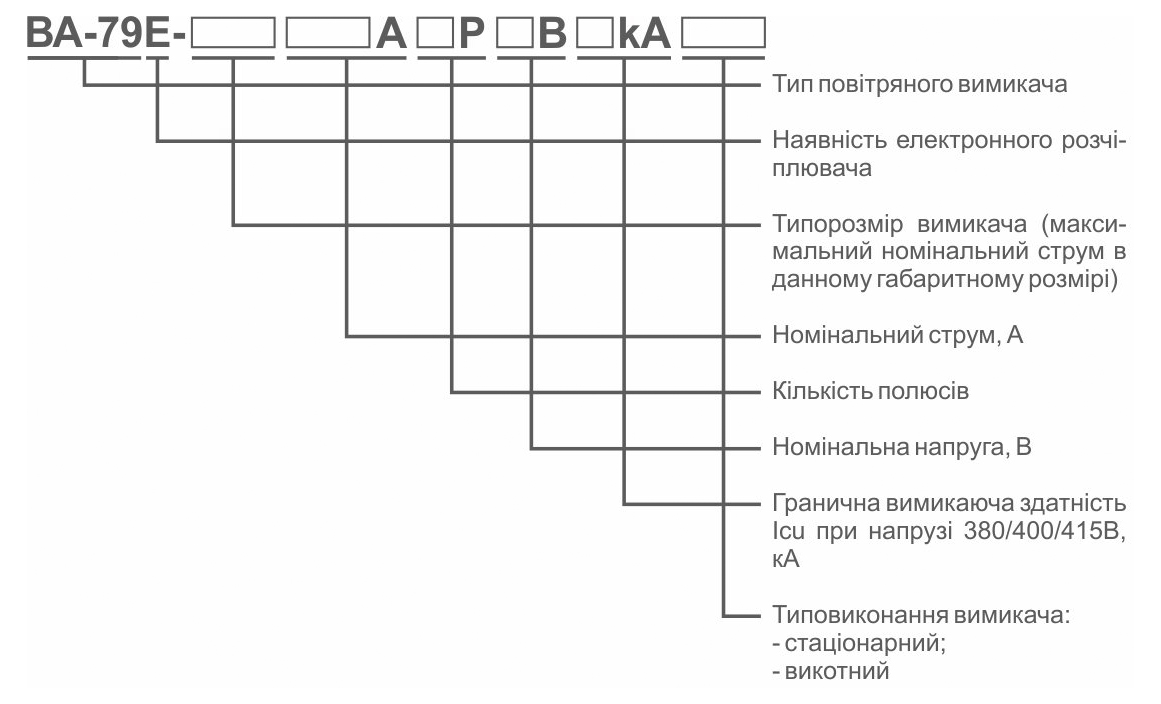

Структура умовного позначення ВА-79Е:

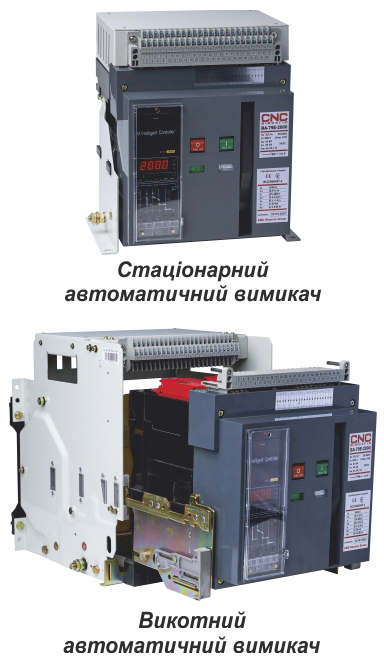

Конструктивні особливості типовиконання вимикачів ВА-79Е:
 | Повітряні автоматичні вимикачі за типовиконанням поділяються на стаціонарні та викотні. Стаціонарні представляють собою автоматичний вимикач з фіксуючими панелями. Головний плюс вимикачів стаціонарного типовиконання - відносно невеликі габаритні розміри та нижча ціна, порівняно з вимикачами викотного типовиконання. Викотні автоматичні вимикачі складаються с основи викотного виконання, так називаємої «корзини», та самого автоматичного вимикача. Плюси вимикачів викотного типовиконання: легкість заміни та обслуговування (автомати цього типу можна витягти з комірки, навіть не відключаючи секцію шин) та забезпечення видимого розриву. |

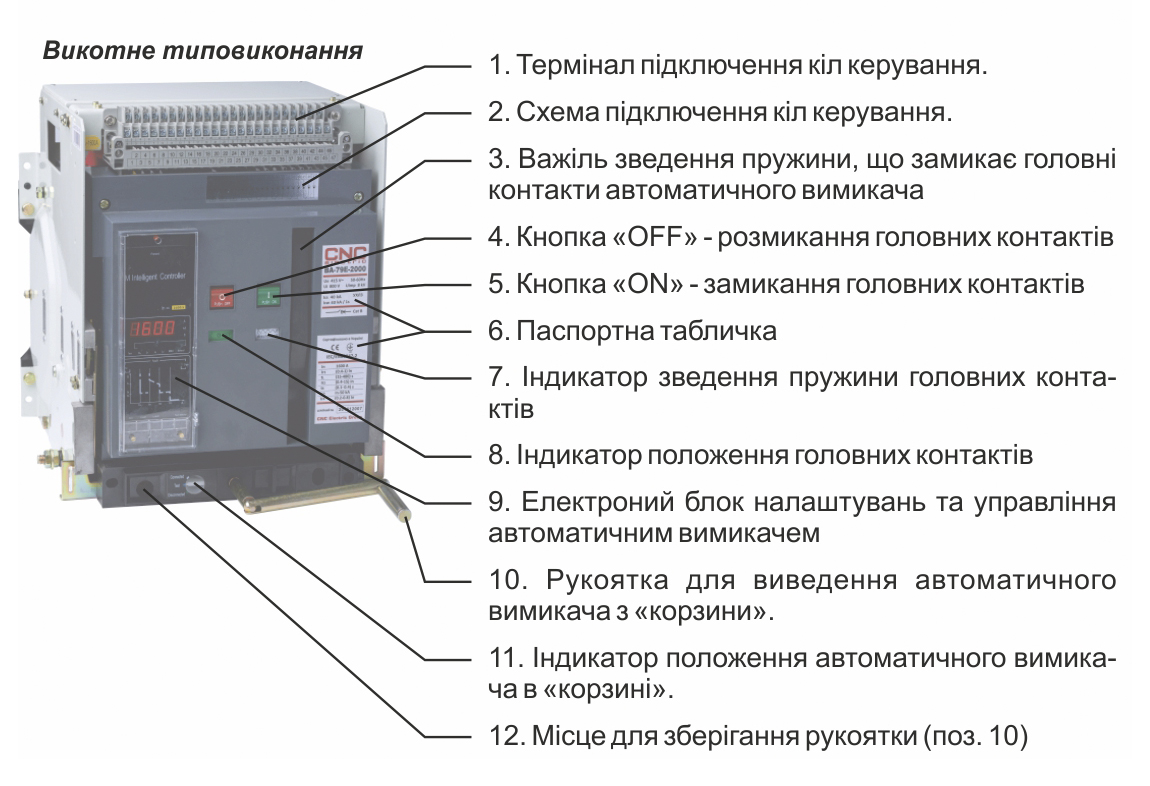

Органи управління та маркування вимикачів ВА-79Е:

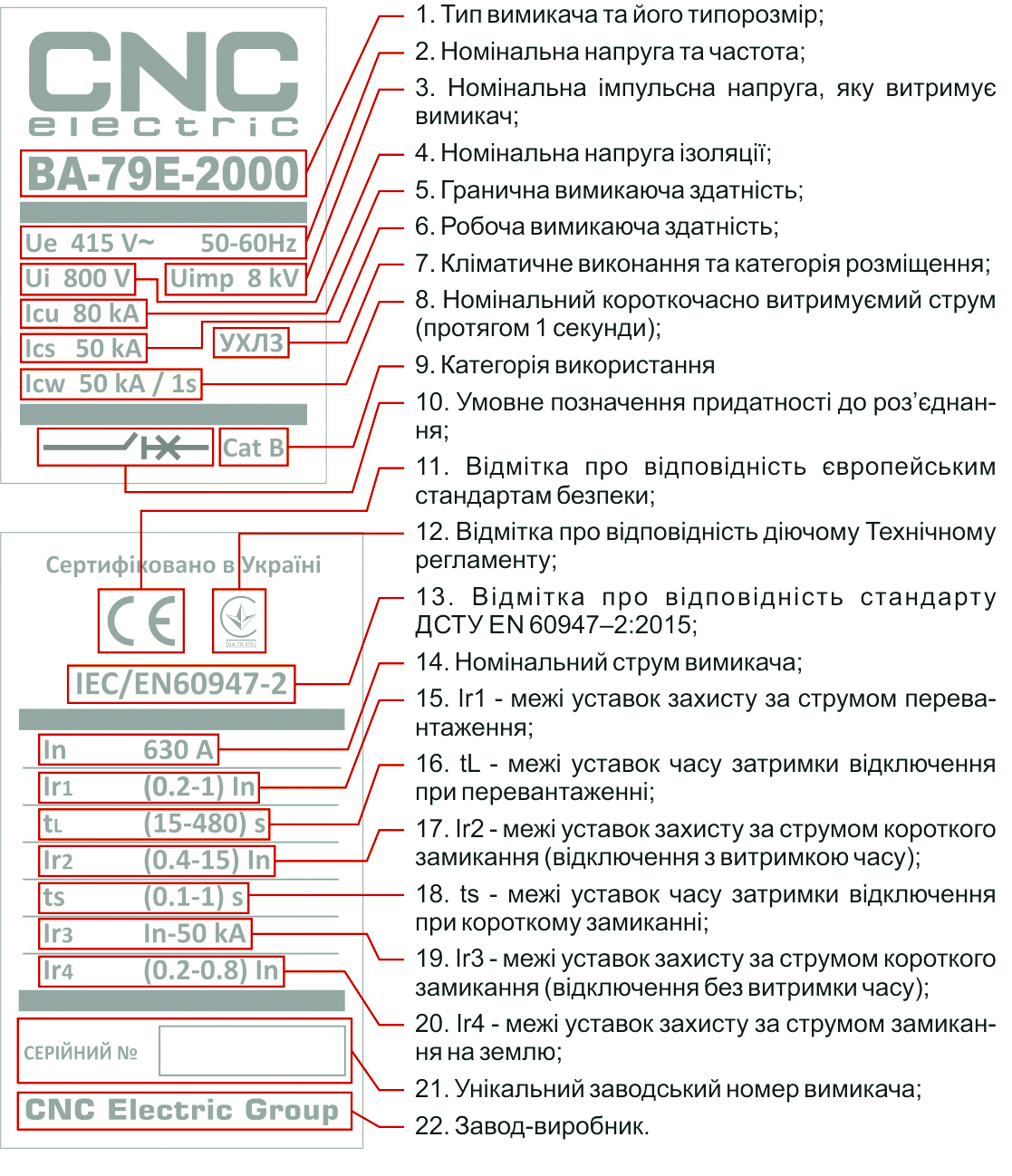

Ідентифікаційні характеристики ВА-79Е:
Основні характеристики вимикача вказані у паспортній табличці, яка розміщена на лицьовій стороні автоматичного вимикача.

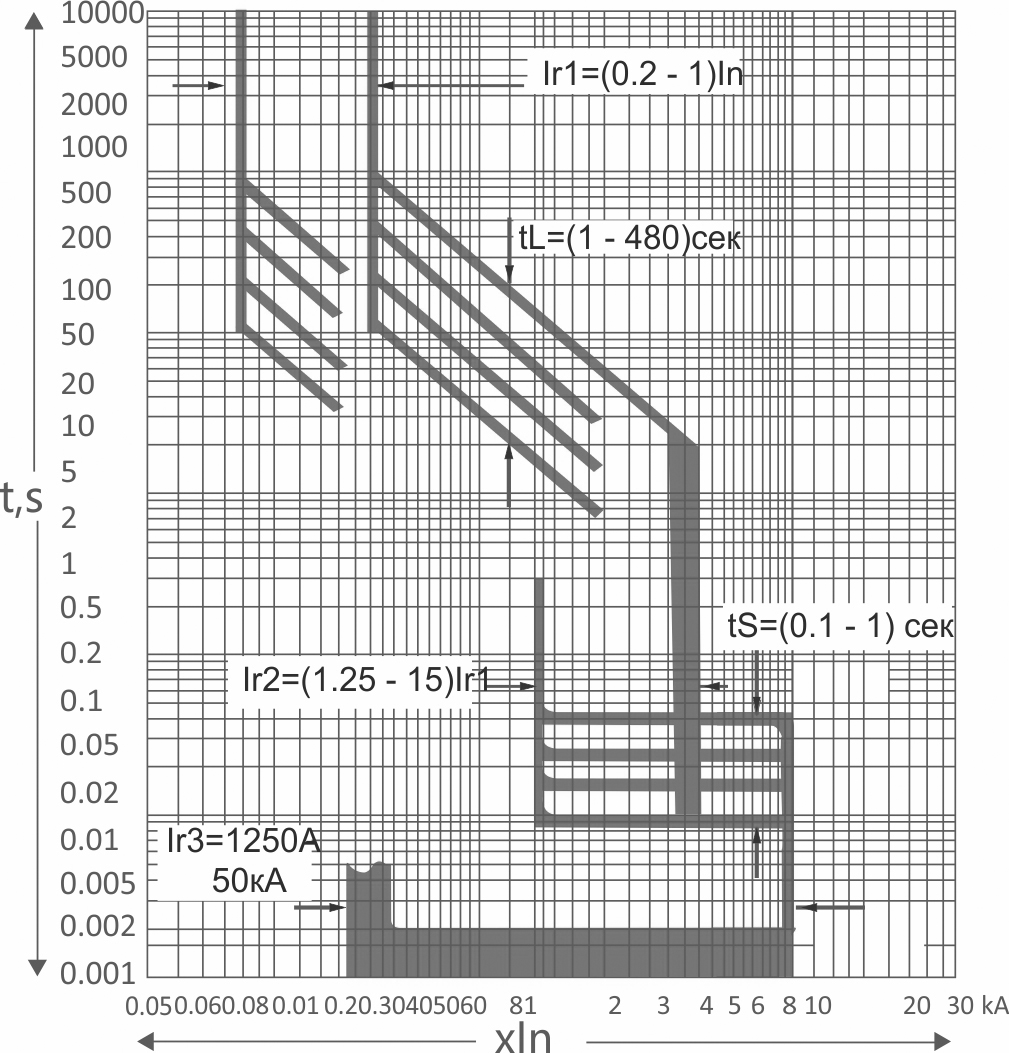

Часо-струмова характеристика захисту від перевантаження і короткого замикання ВА-79Е:

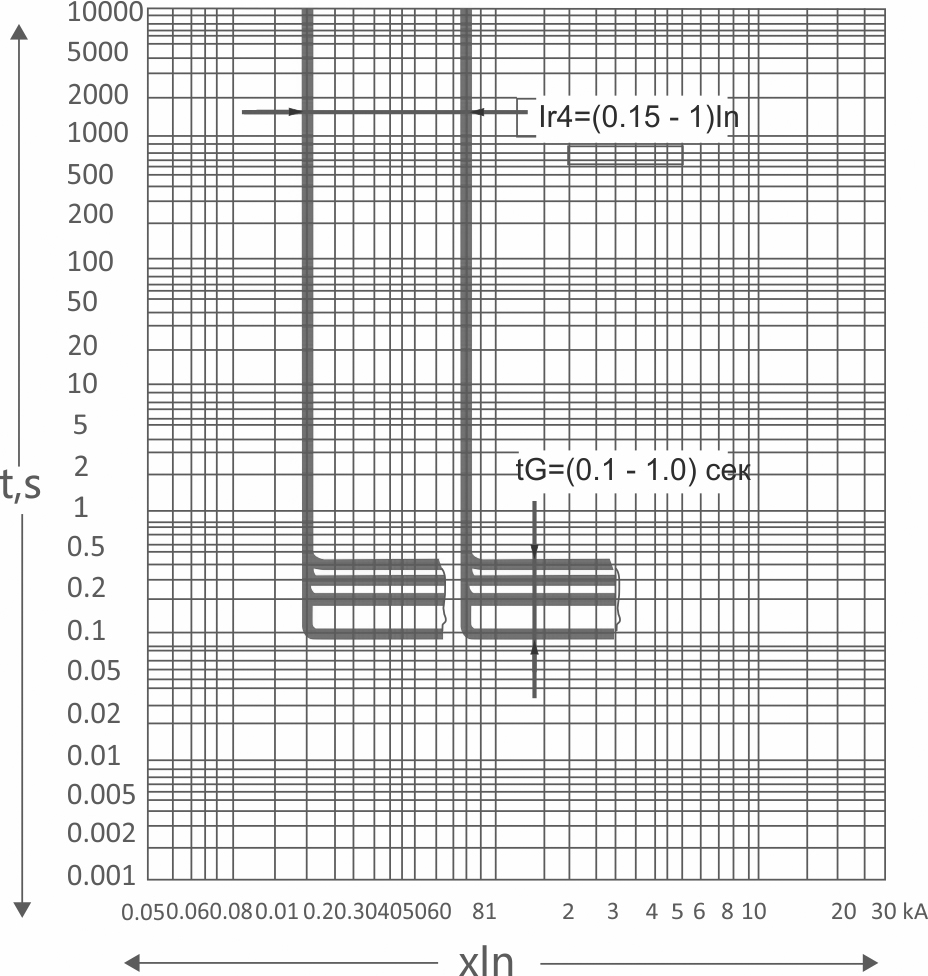

Часо-струмова характеристика захисту нульової послідновності ВА-79Е:

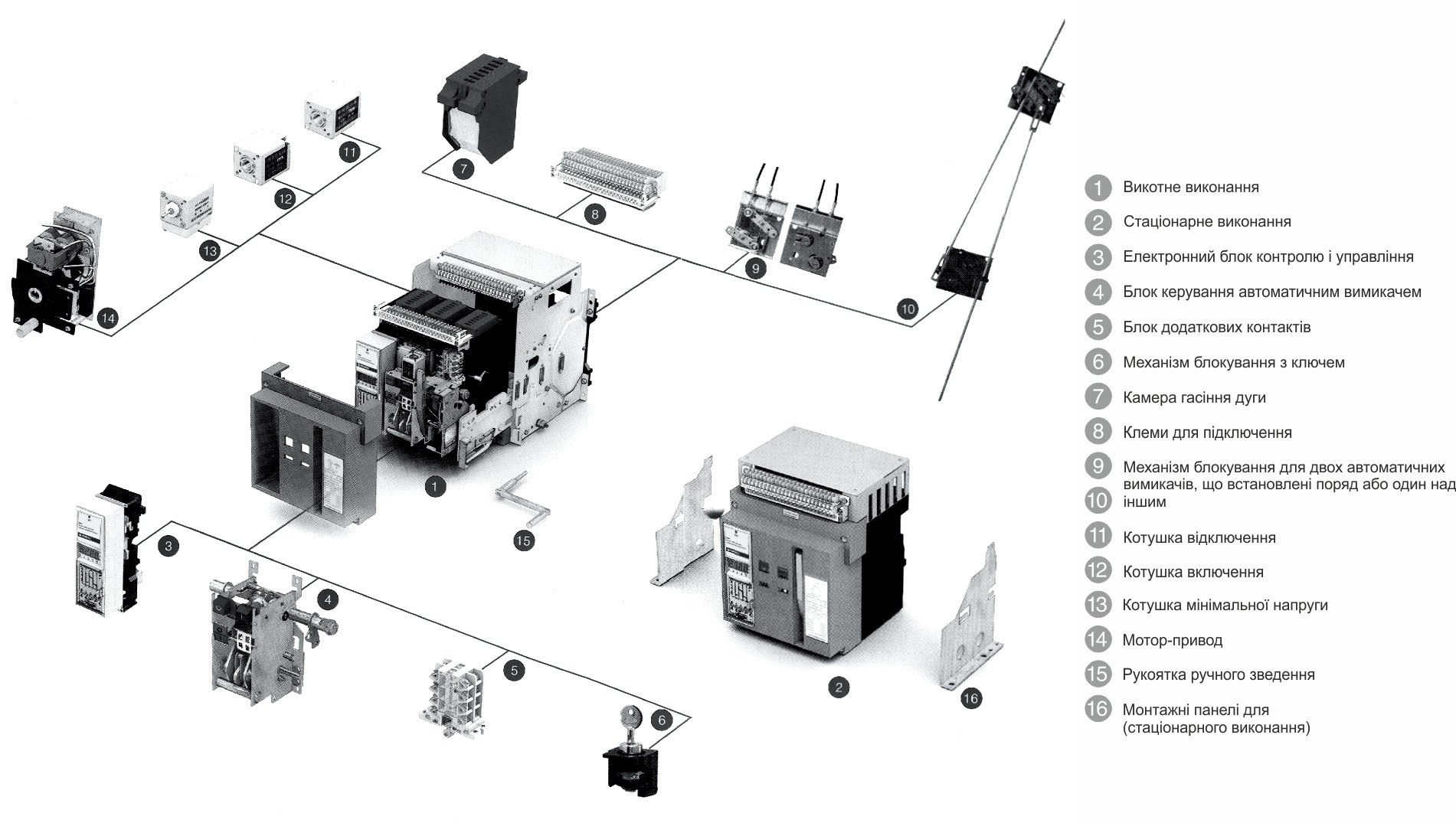

Додаткове обладнання ВА-79Е:
Конструкція автоматичних вимикачів ВА-79Е передбачає можливість використання асортименту додаткового обладнання, що значно розширює функціональні можливості вимикача. Автоматичний вимикач ВА-79E поставляється (стандартна комплектация) з встановленними:
- блоком додаткових контактів;
- котушкою відключення (незалежний розчеплювач);
- котушкою включення;
- реле мінімальної напруги;
- мотор-приводом.
Блок додаткових контактів ВА-79Е:
 | Кількість і тип контактів - 3NO+3NC. |
Котушка відключення (незалежний розчіплювач) ВА-79Е:
 | Розчіплювач незалежний застосовується для дистанційного відключення вимикача при подачі живлення на розчіплювач. |
Котушка включення ВА-79Е:
 | Котушка включення застосовується для дистанційного включення вимикача при подачі живлення на котушку. Котушка спрацьовує при подачі живлення в діапазоні 70-110% від номінальної напруги. |
Розчеплювач мінімальної напруги ВА-79Е:
 | Розчіплювач мінімальної напруги застосовується для контролю падіння напруги. Виготовляється на номінальні напруги (напруги, що контролюються) АС400В або АС230В. |
Мотор-привод ВА-79Е:
 | Мотор-привод дистанційного керування призначений для дистанційного включення і відключення автоматичних вимикачів ВА-79Е та входить у базову комплектацію (АС230В). |

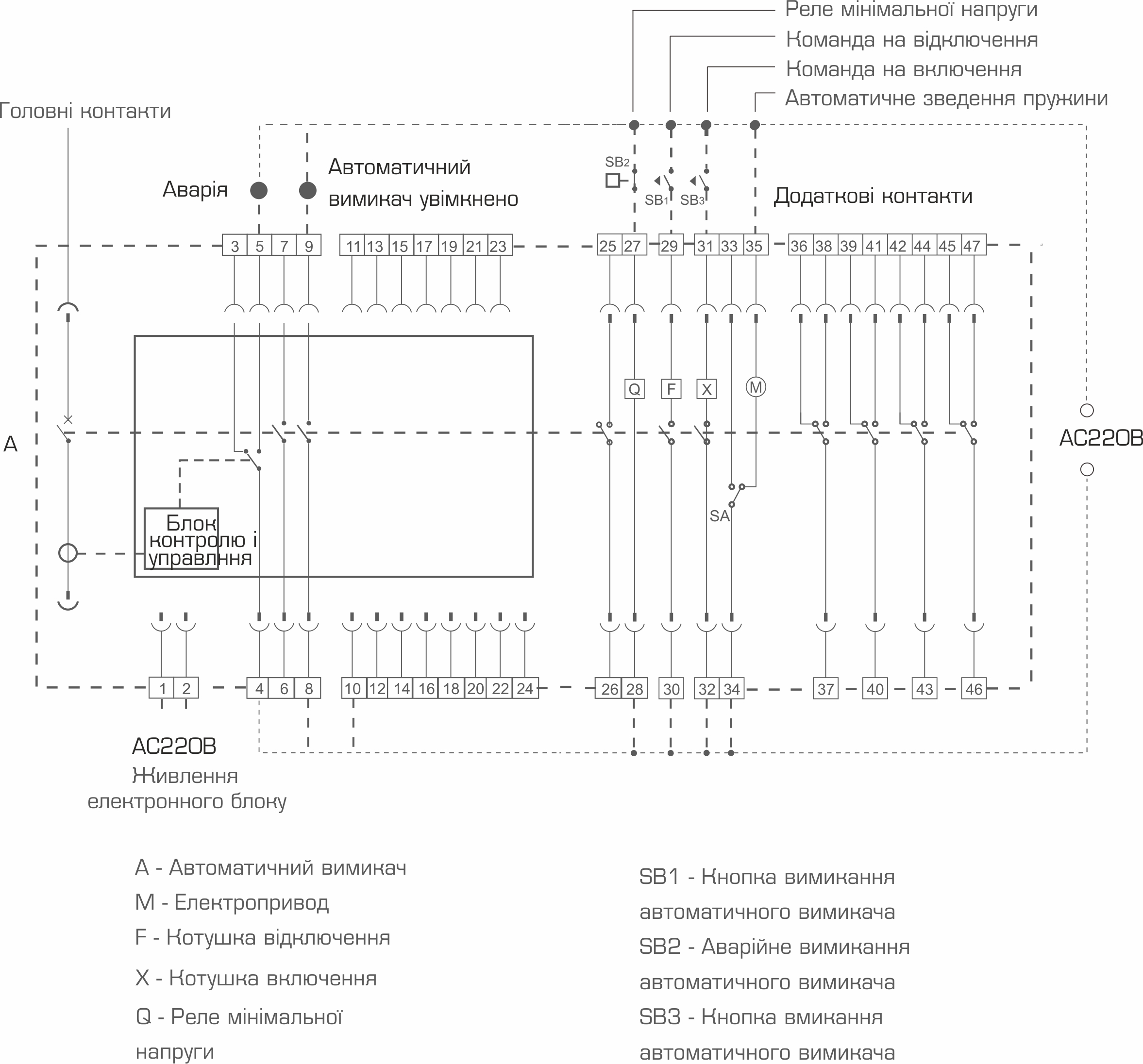

Принципова схема комутації кіл управління ВА-79Е:

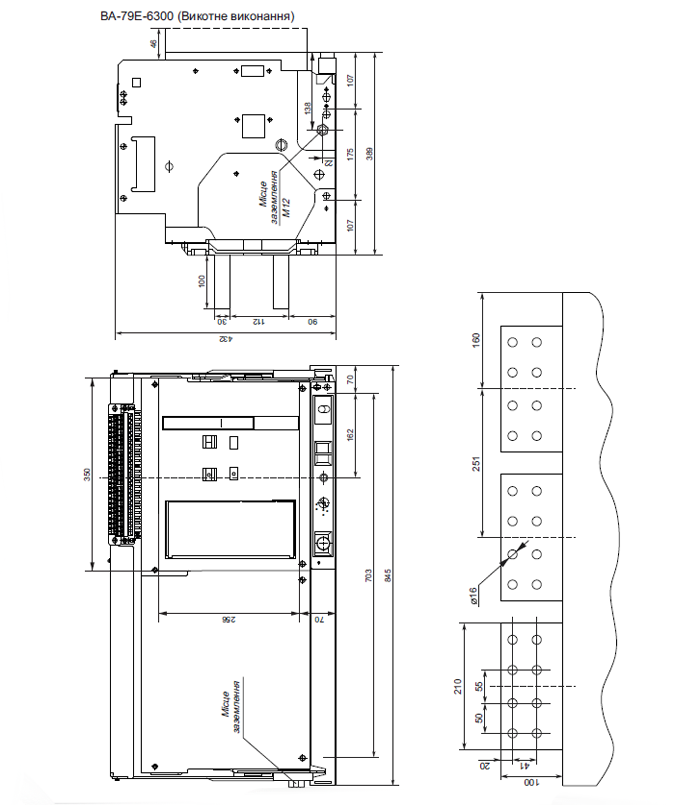

Габаритні розміри ВА-79Е-6300 (викотний):
"
| Найменування | Наявність | Уставки спрацювання при перевантаженні | Уставки спрацювання при короткому замиканні | Icu при 380/ 400/ 415 B | Номінальний струм In | Вага | Габаритні розміри ВхШхГ |
| Повітряний автоматичний вимикач з електронним блоком ВА-79Е-6300 5000А 3Р 415/690В 120кА викотний | Зі складу | (0.2 -1) In + OFF (15 - 480 сек) | (1.25 -15) In + OFF (0.1 - 1 сек) | 120кА | 5000 | 245кг | 439х950х512 мм |
| Повітряний автоматичний вимикач з електронним блоком ВА-79Е-6300 6300А 3Р 415/690В 120кА викотний | Зі складу | (0.2 -1) In + OFF (15 - 480 сек) | (1.25 -15) In + OFF (0.1 - 1 сек) | 120кА | 6300 | 245кг | 439х950х512 мм |
Загальна інформація:
Повітряні автоматичні вимикачі ВА-79Е з електронним розчіплювачем призначені для встановлення в лінійних та розподільчих електромережах змінного струму напругою до 690 В частотою 50/60 Гц з номінальним струмом до 6300 А. Вони застосовуються в низьковольтному щитовому обладнанні розподілу і захисту від струмів перевантаження та короткого замикання. Завдяки наявності в вимикачах багатофункціональних блоків на базі мікропроцессорних модулів, можливе Їх застосування в КТП і ГРЩ системах розподілу і захисту мереж промислових підприємств, а також в обладнанні розподілу і захисту систем електропостачання висотних будівель.
Конструкція та технічні характеристики вимикачів відповідають ДСТУ EN 60947-2:2015, вимогам діючих стандартів з електромагнітної сумісності обладнання та європейским стандартам безпеки відповідно директивам СЄ.
Особливості конструкції ВА-79Е виробництва CNC Electric:
Механізм включення, відключення і автоматичного відключення складається з оперативного приводу, механізму зведення з пружинним накопичувачем (який у тому числі забезпечує миттєвє спрацьовування вимикача при виникненні струмів короткого замикання і перевантаження) та приводу, що зв'язує його з контактною системою вимикача.
Мотор-привід забезпечує дистанційне функціонування вимикача за командою оператора або автоматичної системи управління. У робочому (включеному) стані вимикача механізм розчіплювача знаходиться у зведеному положенні. Зведення перед включенням здійснюється оператором вручну, за допомогою рукоятки, або дистанційно, подачею сигналу на електропривод. Включення вимикача після зведення виконується оператором вручну, за допомогою кнопки включення, або дистанційно, за допомогою електромагніту включення. Вимкнення вимикача здійснюється оператором вручну, за допомогою кнопки вимикання, або дистанційно, подачею команди на незалежний розчіплювач.
Автоматичне відключення у разі виникнення перевантаження або короткого замикання проводиться незалежним розчіплювачем за сигналом від мікропроцесорного блоку.
- Конструкція вимикача забезпечує повне гасіння електричної дуги в середині корпусу без вихлопу нагрітих та іонізованих газів.
- Конструкція контактної системи вимикача забезпечує обмеження струму короткого замикання і сприяє гасінню електричної дуги, що виникає при вимиканні вимикача, за час не більше 0.3 с.
- Конструкція вимикача забезпечує роботу з тривало допустимим струмовим навантаженням зовнішніх приєднувальних провідників або шин, що дорівнює найбільшому передбаченому номінальному струму максимальних розчіплювачів струму в своєму типорозмірі.
- Конструкція вимикача забезпечує термічну і динамічну стійкість у всьому діапазоні струмів, до струмів граничної вимикаючої здатності включно.
- Вимикач здатний надійно вимикати і вмикати будь-який струм величиною, до струмів граничної вимикаючої здатності включно при 110% номінальної напруги.
- Конструкція вимикачів викотного виконання забезпечує заміну однотипних автоматичних вимикачів без заміни монтажної «корзини».
- Конструкція викотних вимикачів забезпечує їх чітку фіксацію в «контрольному» (головні і допоміжні кола підключення вимикача роз’єдннані) положенні.
