| Вироби | Макс. ширина підключення | Icw | Icu | Номінальний струм | Габаритні розміри, ВхШхГ |
| Автоматичний ввод резерву YCQ2CB-63, 10-63 А, 380 В, 35 кА | 14 mm | 8–12 In | 35 kA | 10–63 А | 255x355x145 mm |
| Автоматичний ввод резерву YCQ2CB-125, 10-125 А, 380 В, 45 кА | 17,5 mm | 8–12 In | 35 kA | 10–125 A | 255x395x145 mm |
| Автоматичний ввод резерву YCQ2CB-250, 80-250 А, 380 В, 55 кА | 24 mm | 8–12 In | 30 kA | 80–250 A | 255x435x160 mm |
| Автоматичний ввод резерву YCQ2CB-400, 200-400 А, 380 В, 55 кА | 28 mm | 8–12 In | 45 kA | 200–400 A | 330x587x215 mm |
| Автоматичний ввод резерву YCQ2CB-630, 315-630 А, 380 В, 60 кА | 43 mm | 8–12 In | 30 kA | 315–630 A | 330x640x215 mm |
| Автоматичний ввод резерву YCQ2CB-800, 630-80 0А, 380 В, 65 кА | 45 mm | 8–12 In | 45 kA | 630–800 A | 340x720x215 mm |
| Автоматичний ввод резерву YCQ2CB-1250, 1000-1250 А, 380 В, 70 кА | 45 mm | 8–12 In | 35 kA | 1000–1250 A | 415x720x290 mm |
| Автоматичний ввод резерву YCQ2CB-1600, 1600 А, 380 В, 70 кА | 45 mm | 8–12 In | 50 kA | 1600 A | 415x720x290 mm |

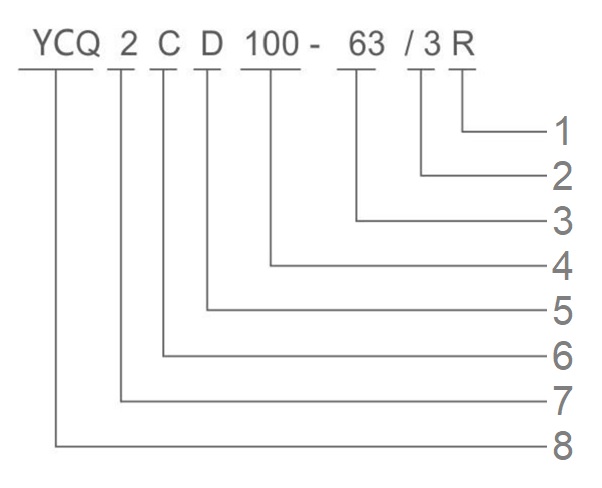

Ідентифікаційні характеристики АВР YCQ2C виробництва CNC Electric:
- R - автоматичне перемикання з пріоритетом лінії живлення (мережа-мережа). S - автоматичний перемикань без пріорітету Лінії живлення. F - автоматичне перемикання мережа-генератор.
- Кількість полюсів: 2, 3, 4.
- Номінальний струм автоматичних вимикачів.
- Типорозмір автоматичних вимикачів.
- Тип контролера: А - мінімальний функціонал (відображення наявності напруги, включення живлення з пріоритетом введення). В - розширений функціонал (цифровий дисплей, відображення параметрів напруги живлення, запуск генератора, протипожежна сигналізація). С - виносний дисплей з функціоналом типу B. D - виносний LCD дисплей.
- Позначення автоматичного вимикача як апарату комутації АВР.
- Тип автоматичного вимикача: 1 - модульний автоматичний вимикач, 2 - автоматичний вимикач в монолітному корпусі.
- Завод-виробник.
Умови використання:
| Типорозмір АВР, YCQ2-... | 63 | 125 | 250 | 400 | 630 | 800* | 1250* | 1600* | ||
| Механічний ресурс, перемикань | 8500 | 8000 | 7000 | 4000 | 2500 | |||||
| Електричний ресурс, перемикань | 4000 | 3000 | 1500 | 1000 | 700 | |||||
| Кількість полюсів | 3, 4* | |||||||||
| Режим роботи | безперервний | |||||||||
| Допустиме перевіщення напруги | 160 V / 270 V | |||||||||
| Регулювання часу затримки перемикання на основне/резервне живлення | 0,5∼30 s | |||||||||
| Регулювання часу затримки повернення на основне живлення | <4 s | |||||||||
| Категорія використання | АС-33іВ, АС-33В | |||||||||
* Під замовлення
Технічні характеристики продукції серійного виробництва:
| Тип АВР | Автоматичний вимикач | Кількість полюсів | Номінальна максимальна вимикаюча здатність, Icu kA | Номінальний струм, A | Номінальна напруга, V | Ном. напруга ізоляції, V |
| YCQ2C-63 | ВА-71, ВА-71М | 3, 4* | 35 | 10, 16, 20, 25, 32, 40, 50, 63 | АС 415 | 500 |
| YCQ2C-120 | ВА-72, ВА-72М | 3, 4* | 45 | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 | 800 | |
| YCQ2C-250 | ВА-73, ВА-73М | 3, 4* | 55 | 80, 100, 125, 140, 160, 180, 200, 225, 250 | ||
| YCQ2C-400 | ВА-74, ВА-74М | 3, 4* | 55 | 200, 225, 250, 315, 350, 400 | ||
| YCQ2C-630 | ВА-75, ВА-75М | 3, 4* | 60 | 315, 350, 400, 500, 630 | ||
| YCQ2C-800 | ВА-76, ВА-76М | 3, 4* | 65 | 630, 700, 800 | ||
| YCQ2C-1250 | ВА-78 | 3 | 70 | 1000, 1250 | ||
| YCQ2C-1600 | ВА-78 | 3 | 70 | 1600 |
* Під замовлення
Можливі зміни технічних характеристик за технічним завданням замовника.

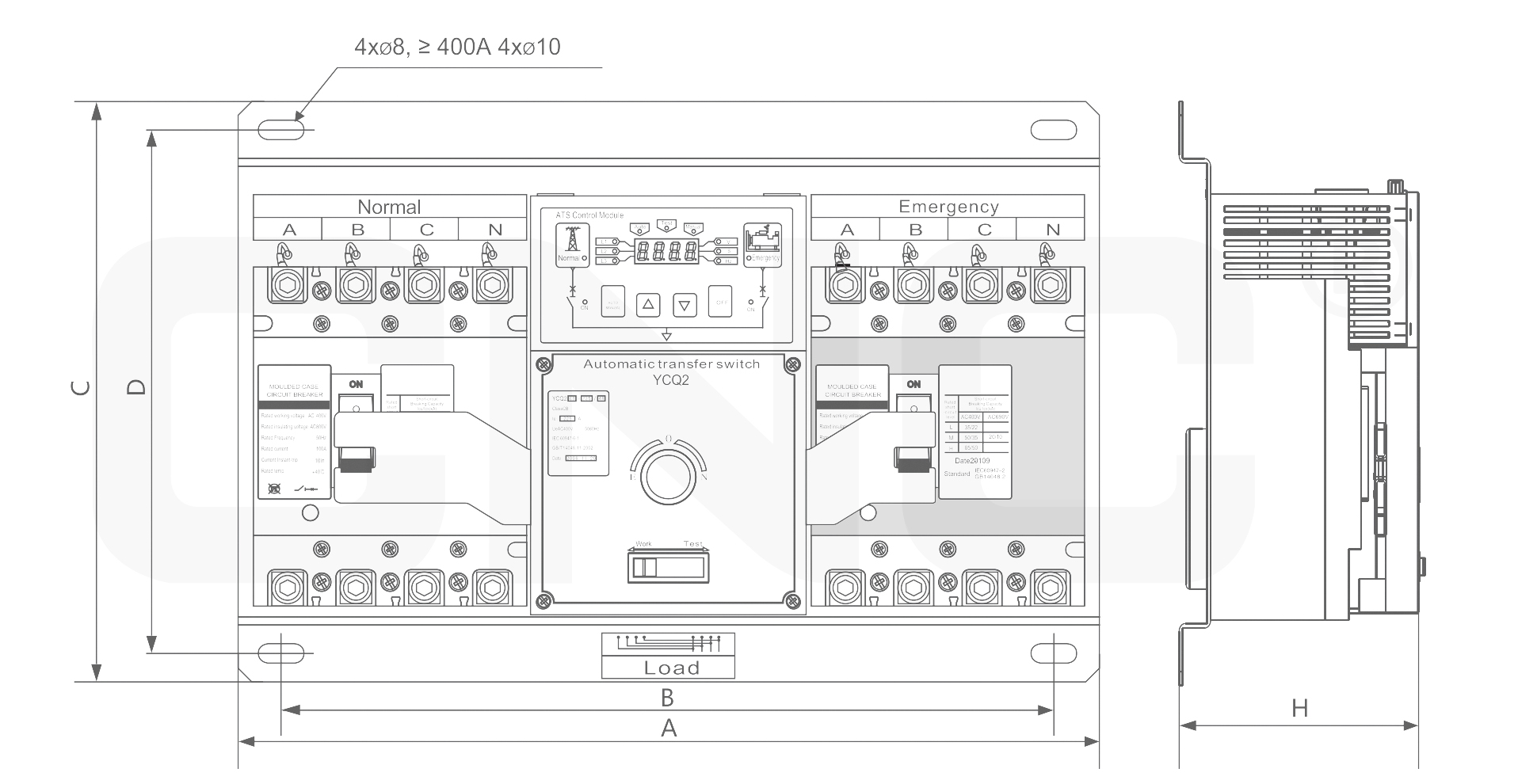

Габаритні розміри:
| Тип | Розмір, мм | ||||||
| A | B | C | D | H | |||
| 3P | 4P | 3P | 4P | ||||
| YCQ2CB-63 | 305 | 355 | 265 | 315 | 255 | 230 | 145 |
| YCQ2CB-125 | 335 | 395 | 295 | 355 | 255 | 230 | 145 |
| YCQ2CB-250A | 365 | 435 | 325 | 395 | 255 | 230 | 160 |
| YCQ2CB-400A | 491 | 587 | 431 | 527 | 330 | 300 | 215 |
| YCQ2CB-630A | 524 | 640 | 464 | 580 | 330 | 300 | 215 |
| YCQ2CB-800A | 580 | 720 | 520 | 660 | 340 | 310 | 215 |
| YCQ2CB-1250A | 580 | 720 | 520 | 660 | 415 | 385 | 290 |
| YCQ2CB-1600A | 580 | 720 | 520 | 660 | 415 | 385 | 290 |

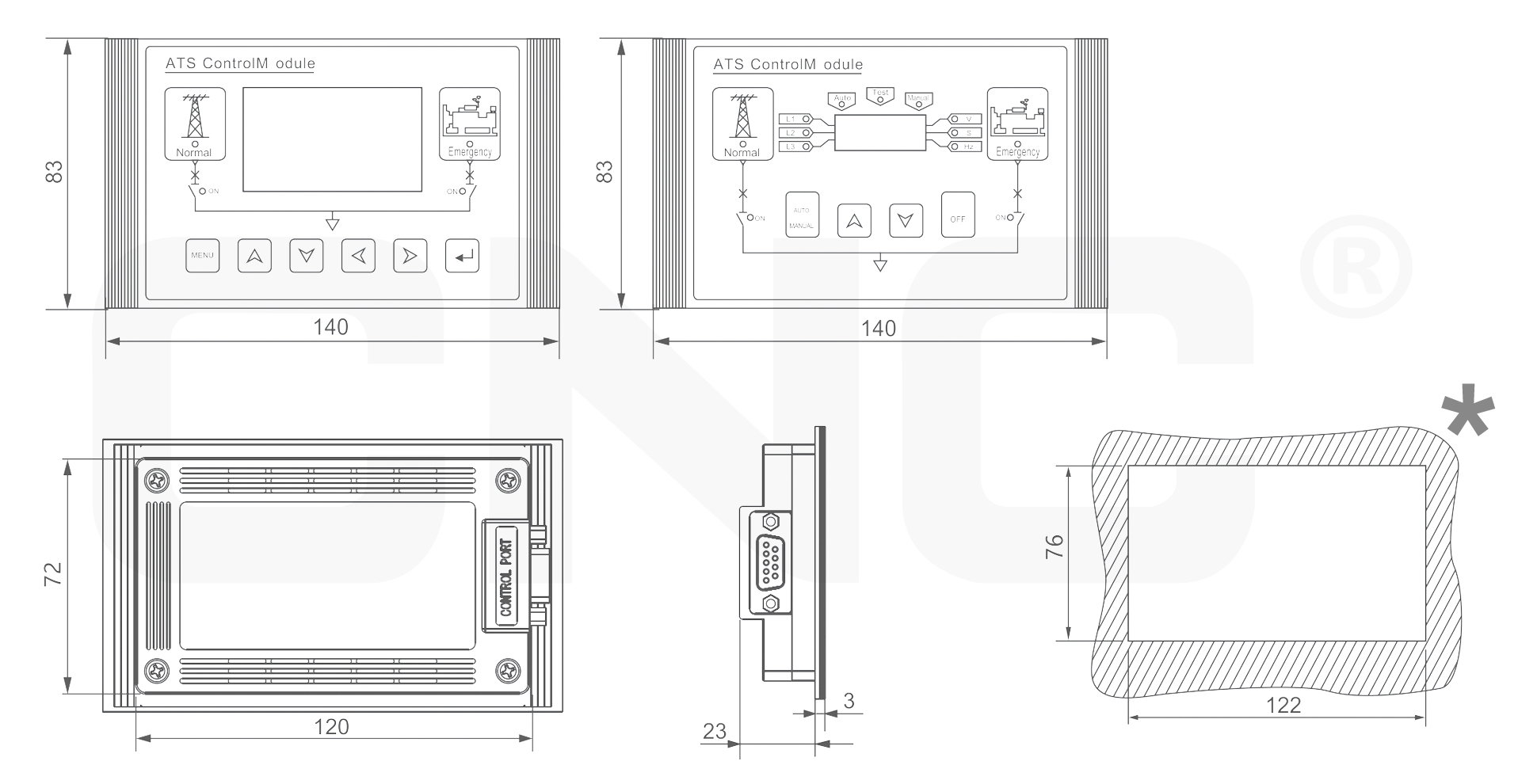

Габаритні розміри виносного дисплея:
* - Розміри монтажного вікна

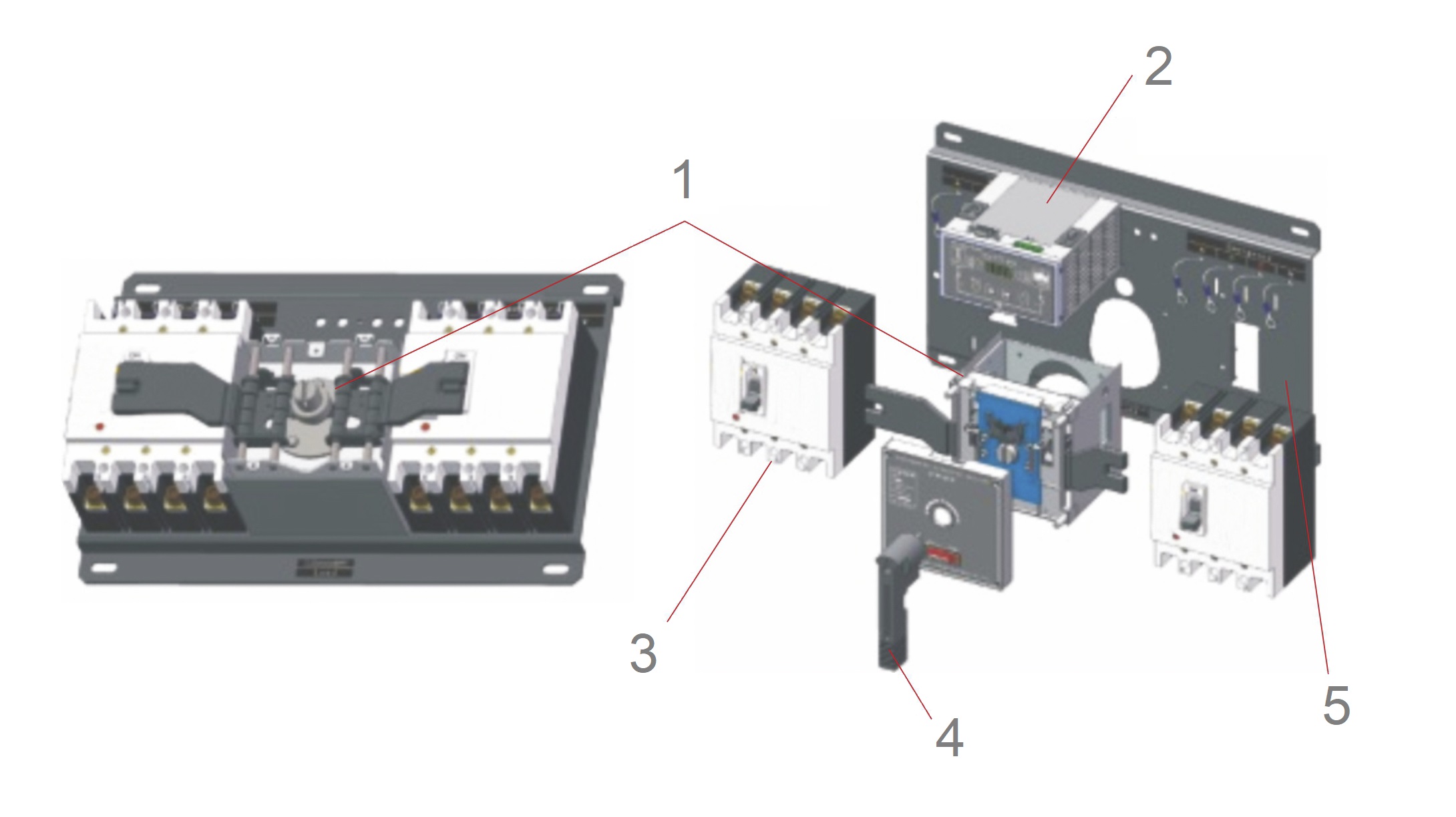

Конструкція апарату:
- Електромонторний поворотний привід перемикання введення забезпечує механічне блокування
- Мікропроцесорний блок управління (контролер)
- Легка заміна автоматичного вимикача при необхідності
- Ємна ручка для ручного управління лініями
- Монтажна платформа
Контролер типу A:
- Фіксовані настройки роботи. Забезпечує перемикання на резервну лінію живленн в разі зникнення напруги на основний.
- Робота в автоматичному або ручному режимі
- Індикація наявності напруги на лініях живлення
- Індикація джерела живлення
- Перемикання при виході величини фазної напруги за межі 180–250 V, частоти струму 50±0,2 Hz, обриву фазного або нульового проводу
- Команда на запуск генератора
- Самовозврат після відновлення напруги до основної лінії живлення
Контролер типу B:
Оснащений цифровим дисплеєм, має можливість програмування.
Параметри настройки контролера:
- Затримка перемикання: 0.5–90 секунд
- Нижнє значення напруги для перемикання: 145 V - 210 V
- Верхнє значення напруги для перемикання: 230 V - 300 V
- Час перемикання: чи не більше 4 секунд
Функціонал контролерів:
- Робота в автоматичному або ручному режимі Індикація наявності напруги на лініях живлення
- Відображення поточного значення напруги і частоти на робочій лінії живлення
- Можливість налаштування параметрів роботи пристрою
- Команда на запуск генератора
- Неактивний контакт для інтеграції в систему пожежної безпеки
- COM-порт для передачі даних і віддаленого контролю
Контролер типу C:
Повністю відтворює функціонал контролера типу В. Додатково має виносний пульт управління з дисплеєм, який можна встановити на дверцята шафи. У комплект поставки входить кабель довжиною 2 м. При необхідності можна замовити кабель більшої довжини.

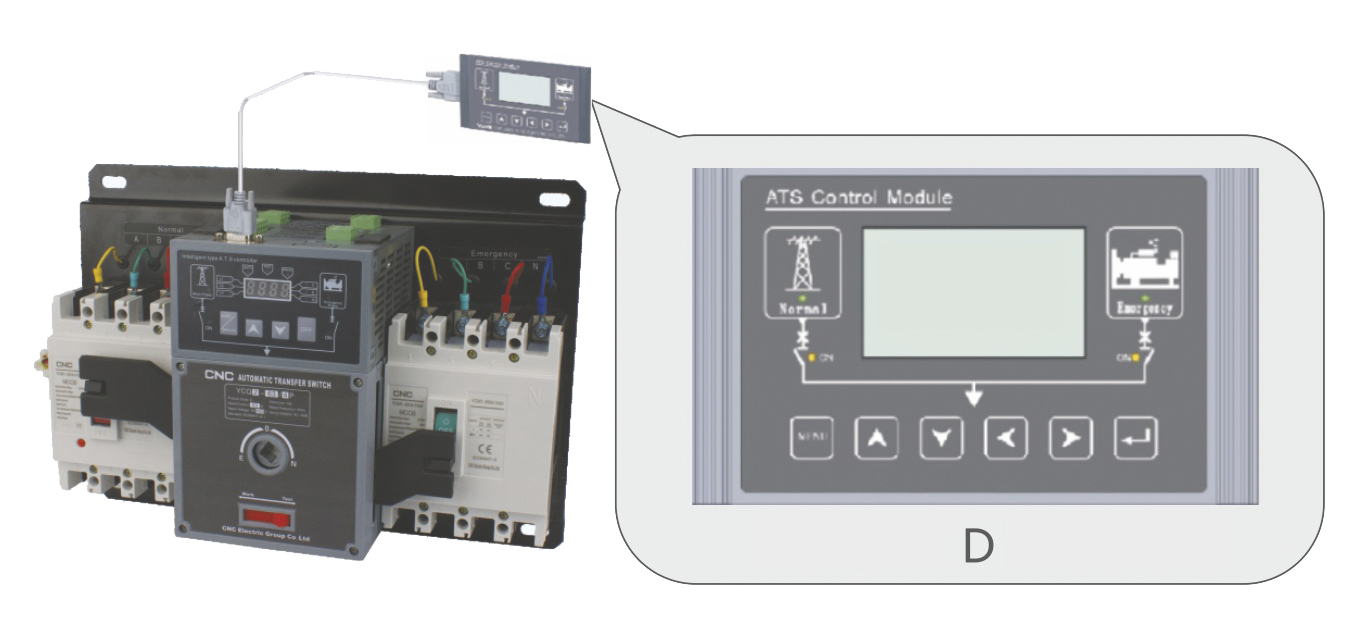

Контролер типу D:
Оснащений LCD-дисплеєм, має більш широкі можливості настройки. Може бути встановлений окремо від механізму АВР і з’єднуватися кабелем.
Загальна інформація:

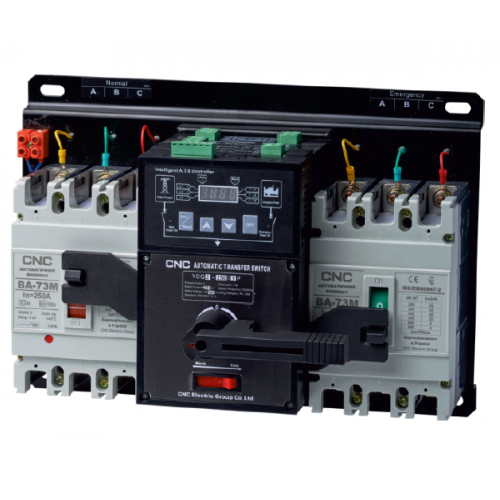

Пристрій автоматичного включення резерву YCQ2 складається з двох триполюсних або чотириполюсних автоматичних вимикачів, електричного механізму перемикання та мікропроцесорного блока управління.
Механізм перемикання працює таким чином, що унеможливлює одночасне включення двох автоматичних вимикачів (тобто двох ліній живлення). Робота механізму перемикання керується мікропроцесорним контролером. Контролер має дисплей на якому відображаються параметри ліній живлення та налаштування. Він може бути встановлений окремо від основного пристрою. В такому разі контролер під’єднується за допомогою кабелю довжиною 2 метри.
Функціонал YCQ2:
- Механічне блокування автоматичних вимикачів та їх включення спільним приводом виключає можливість одночасного підключення двох ліній
- Багатофункціональний контролер з простими інтуїтивно зрозумілими налаштуваннями дозволяє задати всі необхідні параметри для надійного підключення резервного живлення
- Забезпечує захист ліній від живлення від перевантаження та короткого замикання
- Забезпечує захист споживачів від зниження або перевищення напруги, обриву фази або нульового проводу, асиметрії напруги живлення, зниження частоти струму
- Неактивний контакт для використання в системі пожарної безпеки
- Послідовний порт для інтеграції в системи автоматизованого керування та контролю
Переваги пристроїв автоматичного включення резерву YCQ2 виробництва CNC Electric:
- Широкий функціонал
дозволяє використання апарату в системі мережа-генератор або в системі мережа-мережа - Механічне блокування
забезпечується конструкцією механізму перемикання і унеможливлює одночасне включення двох ліній - Запуск генератора
окремий контакт для подачі команди управління на генератор - Зрозуміле та просте налаштування
надає можливість споживачу самостійно керувати роботою АВР - Чотири типи контролерів
вибір комплектації, забезпечує потреби з різноманітним бюджетом - Можливість встановити дисплей окремо
на лицьову панель чи дверцята шафи - Автоматичні вимикачі
з підвищеною комутаційною здатністю, що забезпечує тривалий термін використання - Комплект АВР
повністю готовий до встановлення в електрошафу і не потребує додаткового обладнання - Простота
при монтажі та обслуговуванні
