Елегазовий вимикач ВЕ/N110

  • Елегазовий вимикач ВЕ/N110


ХАРАКТЕРИСТИКИ ВИМИКАЧА

Кількість полюсів3
Середовище гасіння електричної дугичистий SF6
Максимально витримуєма напруга, кВ126 / 145
Номінальна частота мережі, Гц50
Номінальний струм, А3150
Номінальний струм вимкнення КЗ, кА40
Номінальний струм ввімкнення КЗ, кА100
Номінальний струм електродинамічної стійкості, кА100
Тривалість протікання струму КЗ, с4


ІЗОЛЯЦІЙНІ ХАРАКТЕРИСТИКИ

Короткочасно витримувана напруга промислової частоти (1 хвилина, ефективне значення), кВфаза - фаза
фаза - земля		230
230
між розімкнутими контактами265
Витримувана напруга промислової частоти при нульовому тиску елегазу (5 хвилин, ефективне значення), кВфаза - земля95
між розімкнутими контактами95
Витримувана напруга грозового імпульсу (пікова), кВфаза - фаза
фаза - земля		550
550
між розімкнутими контактами630
Короткочасно (1 хвилина) витримувана напруга промислової частоти (допоміжні контакти), кВ
2


Конструкція:

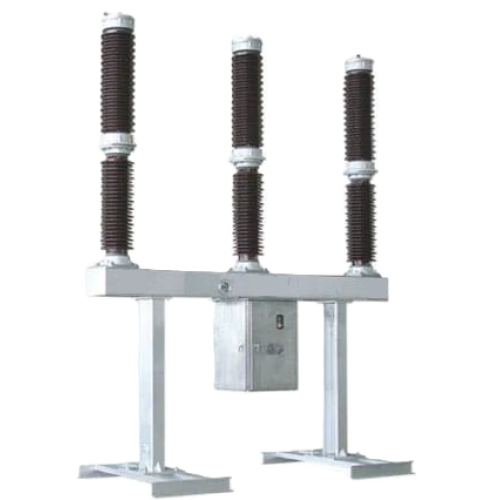

Загальний вигляд вимикача BE/N110 показаний на малюнку. Зварна оцинкована рама коробчатого перерізу встановлена на оцинковані опори. Всередині рами проходять тяга приводу та дві тяги вимикача, що передають зусилля включення та відключення від приводу до полюсів. Привод змонтований у шафі з нержавіючої сталі, яка закріплена на дні рами під центральним полюсом. Полюси встановлені на верхній поверхні рами. Вимикач жорстко кріпиться до бетонної основи за допомогою анкерних болтів, які йдуть в комплекті постачання.






Загальна інформація:

Елегазовий вимикач зовнішнього встановлення BE/N110 призначений для комутації електричних кіл за нормальних та аварійних режимів роботи в трифазних мережах змінного струму з ізольованою або частково заземленою нейтраллю частотою 50 Гц номінальної напруги 110 кВ.

Вимикач BE/N110 оснащений пружинно-моторним приводом, який забезпечує керування як в штатному (дистанційному) режимі, так і ручне (місцеве) включення/відключення. В якості ізоляційного і дугогасного середовища застосовується гексафторід сірки (шестифториста сірка, SF6, далі за текстом – елегаз).



Структура умовного позначення:



  1. Вимикач Елегазовий
  2. Умовне позначення класу номінальної напруги — 110 кВ
  3. Номінальний струм, А
  4. Номінальний струм відключення КЗ, кА
  5. Номінальна напруга та рід струму (AC/DC) кіл керування (включення/відключення вимикача), В
  6. Кліматичне виконання та категорія розміщення
