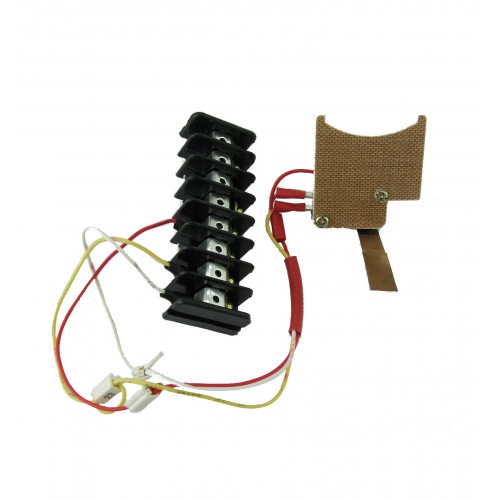

Аварійний (сигнальний) контакт СК-7 до ВА-7

  • Аварійний (сигнальний) контакт СК-7 до ВА-7


ВиробиМодель
Аварійний контакт до ВА-72ВА-72
Аварійний контакт до ВА-73ВА-73
Аварійний контакт до ВА-74ВА-74
Аварійний контакт до ВА-75ВА-75
Аварійний контакт до ВА-76ВА-76
Аварійний контакт до ВА-78ВА-78




Сигнальні контакти СК-7 застосовуються для вказування на спрацювання автоматичного вимикача. Сигнальні контакти на вимикачі ВА-71, ВА-72 та ВА-73 виготовляються з умовним тепловим струмом контакту Ith — 3A. Сигнальні контакти на вимикачі ВА-74, ВА-75, ВА-76 та ВА-78 виготовляються з умовним тепловим струмом контактів Ith — 6A. При включеному або відключеному положенні вимикача, якщо не було автоматичного відключення, сигнальний контакт залишається в нормальному положенні. При автоматичному спрацюванні вимикача (під впливом розчіплювачів або кнопки "TEST"), сигнальний контакт перемикається. Після зведення механізму вимикача, сигнальний контакт повертається в нормальне положення.
