Умови експлуатації:
Кліматичне виконання та категорія розміщення | У3 |
Температура навколишнього середовища, °С | -40...+90 |
Максимальна висота експлуатації | 2000м над рівнем моря |
Ступінь захисту | IP20 |
Робоче положення | будь-яке |
Технічні характеристики продукції серійного виробництва:
Номінальна напруга Ue (AC/DC), В | 1500 | |
Номінальний струм In, А | модулю (тримача) | 63 |
запобіжника | 10, 12, 15, 20, 25, 32, 40, 50, 63 | |
Робоча вимикаюча здатність Ics, kA | 20 | |
Перетин провідників, що під’єднуються, мм | 1...16 |
* Можливі зміни технічних характеристик за технічним завданням замовника.

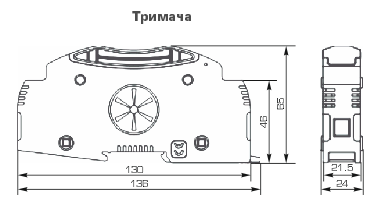

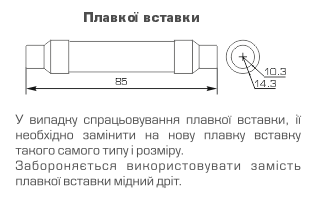

Габаритні розміри:

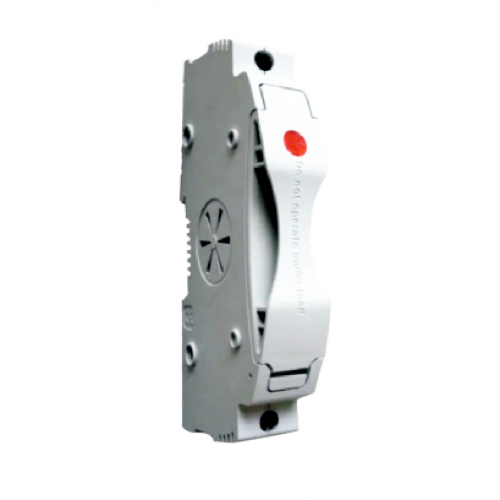

Запобіжники постійного струму серії PV-63L (з індикатором спрацювання) призначені для використання в ланцюгах постійного струму систем сонячної енергетики. Особливістю сонячної енергетики є висока напруга постійного струму, низький вихідний струм та дуже низькі струми короткого замикання.
Запобіжники серії PV-63L забезпечують:
- високу швидкість відключення;
- спрацювання при струмі, який всього в 1.3 рази перевищує номінальний - характеристика gPV;
- надійність захисту при напрузі до 1500 В.
Використовуються для захисту:
- лінійок і масивів елементів сонячних панелей;
- інверторів;
- систем заряду/розряду акумуляторів;
- напівпровідників частотних перетворювачів, пристроїв плавного пуску, приводів електродвигунів.
