Умови експлуатації:
Номінальний режим роботи | тривалий |
Кліматичне виконання та категорія розміщення | УХЛ3 |
Температура навколишнього середовища, °С | -25...+40 |
Допустима вологість | 50% (40°С), 95% (20°С) |
Максимальна висота експлуатації | 2000м над рівнем моря |
Ступінь захисту | IP20 |
Ступінь забруднення середовища | 3 |
Технічні характеристики продукції серійного виробництва:
Тип | YCS6-D20 | YCS6-D20 | YCS6-D20 | YCS6-D20 | ||||||||||||
Максимальна безперервна робоча напруга DC, В | 500 | 800 | 1000 | 1200 | 500 | 800 | 1000 | 1200 | 500 | 800 | 1000 | 1200 | 500 | 800 | 1000 | 1200 |
Рівень захисту від перенапруги, кВ | ≤1.5 | ≤2.3 | ≤3 | ≤3.3 | ≤1.8 | ≤2.9 | ≤3.6 | ≤3.8 | ≤2.1 | ≤3.3 | ≤4.2 | ≤4.3 | ≤2.2 | ≤3.4 | ≤4.4 | ≤4.6 |
Номінальний струм розряду, кА | 10 | 20 | 30 | 40 | ||||||||||||
Максимальний струм розряду, кА | 20 | 40 | 60 | 80 | ||||||||||||
Час реакції, нсек | <25 | |||||||||||||||
Число полюсів | 1Р / 2Р / 3Р / 4Р | |||||||||||||||
Струм витоку (μА) | ≤20 | |||||||||||||||
Максимальний перетин проводу лінії (L/N), мм | 2,5 | 4 | 4 | 4 | ||||||||||||
Максимальний перетин проводу заземлення, мм | 4 | 6 | 6 | 6 | ||||||||||||
Вибір захисного апарату по In, A | 32 | 32 | 63 | 63 | ||||||||||||
Спосіб встановлення | На DIN-рейку (35mm) |
* Можливі зміни технічних характеристик за технічним завданням замовника.

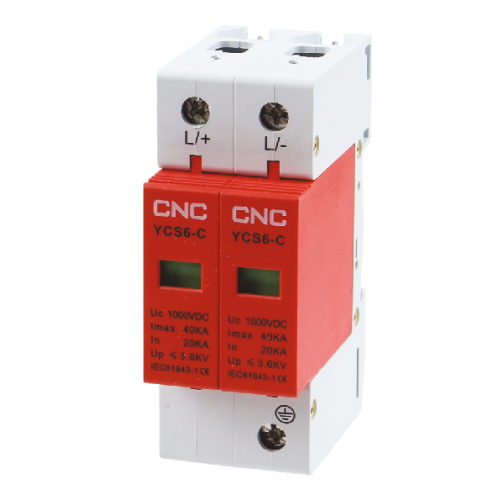

Обмежувачі напруги постійного струму YCS6 застосовуються для захисту енергетичних систем генерації сонячної енергії та розраховані на максимальну безперервну робочу напругу DC500V, 1000V та 1200V постійного струму.
Обмежувачі напруги YCS6 являють собою зразок розбірної системи захисту, що дозволяє швидко здійснити заміну при відмові модулю. Модулі оснащені індикаторами спрацювання захисту від блискавки, які сигналізують зміною кольору з зеленого на червоний. Також передбачена можливість подачі аварійного сигналу на віддалений термінал.
