Кількість допоміжних контактів:
Номінальний струм (А) | Допоміжні контакти | Маркування контактора | |
Нормально відкритий (NO) | Нормально закритий (NC) | ||
9 | 1 | - | CJX2-0910 |
- | 1 | CJX2-0901 | |
12 | 1 | - | CJX2-1210 |
- | 1 | CJX2-1201 | |
18 | 1 | - | CJX2-1810 |
- | 1 | CJX2-1801 | |
25 | 1 | - | CJX2-2510 |
- | 1 | CJX2-2501 | |
32 | 1 | - | CJX2-3210 |
- | 1 | CJX2-3201 | |
40 | 1 | 1 | CJX2-4011 |
50 | 1 | 1 | CJX2-5011 |
65 | 1 | 1 | CJX2-6511 |
80 | 1 | 1 | CJX2-8011 |
95 | 1 | 1 | CJX2-9511 |
Відповідність котушок управління:
Тип контактора | Тип котушки |
CJX2-09, CJX2-12, CJX2-18 | LX1-D2 |
CJX2-25, CJX2-32 | LX1-D4 |
CJX2-40, CJX2-50, CJX2-65, CJX2-80, CJX2-95 | LX1-D6 |
Технічні характеристики продукції серійного виробництва:
Модель | CJX2-09 | CJX2-12 | CJX2-18 | CJX2-25 | CJX2-32 | CJX2-40 | CJX2-50 | CJX2-65 | CJX2-80 | CJX2-95 | ||
Номінальна напруга ізоляції, Ui | V | 690 | ||||||||||
Умовний тепловий струм, Ith | А | 20 | 20 | 32 | 40 | 50 | 60 | 80 | 80 | 95 | 95 | |
Номінальний струм, Іє | AC-3,380V | А | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
АС-3, 660V | А | 6.6 | 8.3 | 12 | 18 | 21 | 34 | 39 | 42 | 49 | 55 | |
АС-4, 380V | А | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 41 | |
AW, 660V | А | 1.5 | 2 | 3.8 | 4.4 | 7.5 | 9 | 12 | 14 | 17.3 | 21.3 | |
Максимальна потужність трифазного асинхронного двигуна | АC-З, 220V | kW | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
AC-3, 380V | kW | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
AC-3, 660V | kW | 5.5 | 7.5 | 10 | 15 | 18.5 | ЗО | 33 | 37 | 45 | 55 | |
Електричний ресурс | АС-3 | цикл. | 1 000 000 | 800000 | 800 000 | 600 000 | ||||||
АС4 | цикл. | 200 000 | 200 000 | 150000 | 100 000 | |||||||
Механічний ресурс | цикл. | 10 000 000 | 8000000 | 8000000 | 6 000 000 | |||||||
Комутаційний ресурс | АС-3 | циклів на год. | 1200 | 600 | 600 | 600 | ||||||
АС-4 | циклів на год. | 300 | 300 | 300 | 300 | |||||||
Теплове реле | JR28-25 | JR28-25 | JR28-25 | JR28-25 | JR28-36 | JR28-33 | JR28-93 | JR28-93 | JR28-93 | JR28-93 | ||
Перетин підключаємого проводу | mm2 | 2.5 | 2.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | 35 | |
Параметри котушок управління | ||||||||||||
Номінальна напруга, Us | АС | V | 36, 110, 127, 220, 380, 660 | |||||||||
Напруга спрацювання | (0,85-1,1) Us | |||||||||||
Напруга неспрацювання | < 0,75 Us | |||||||||||
Втрата потужності | Включення | VA | 70 | 110 | 200 | |||||||
Утримання | VA | 8 | 11 | 20 | ||||||||
На полюс | W | 1.8-2.7 | 3-4 | 6-10 | ||||||||
Параметри допоміжних контактів | ||||||||||||
Умовний тепловий струм [Ith] | А | 10 | ||||||||||
Номінальна напруга [Ue] | АС-15 | V | 380 | |||||||||
DС-13 | V | 220 | ||||||||||
Номінальна потужність | АС-15 | VA | 360 | |||||||||
DС-13 | W | 33 |
ПРИМІТКА: під замовлення можлива поставка у чотириполюсному виконанні.
Умови використання:
Температура навколишнього середовища | -30 ... +40°C |
Висота над рівнем моря | ≤2000м |
Відносна вологість | При температурі 40°С відносна вологість повітря не повинна перевищувати 50%, при більш низькій температурі допускається експлуатація при більш високій відносній вологості, при підвищенні вологості в результаті виникнення конденсату, слід усунути причину його виникнення |
Кліматичне виконання | УХЛ |
Категорія розміщення | 3 |
Робоче положення | Установка вертикально, допускається відхилення до 22,5°. Місце установки не повинно піддаватися вібрації та ударам |
Монтаж | Контактор кріпиться на монтажну площину за допомогою гвинтів або встановлюється на стандартну DIN-рейку 35 мм |

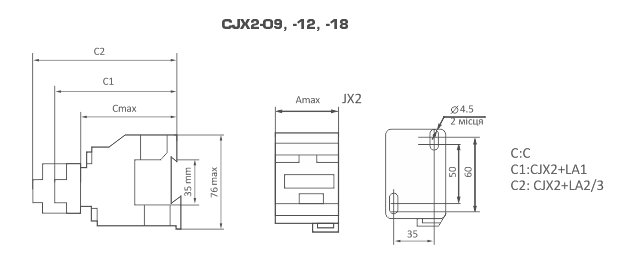

Габаритні і монтажні розміри:
Тип | Значення, мм | |||
Amax | Cmax | C1 | C2 | |
CJX2-09,12 | 47 | 82 | 115 | 134 |
CJX2-18 | 47 | 87 | 120 | 139 |
Тип | Значення, мм | |||
Amax | Cmax | C1 | C2 | |
CJX2-25 | 59 | 97 | 130 | 149 |
CJX2-32 | 59 | 102 | 135 | 154 |

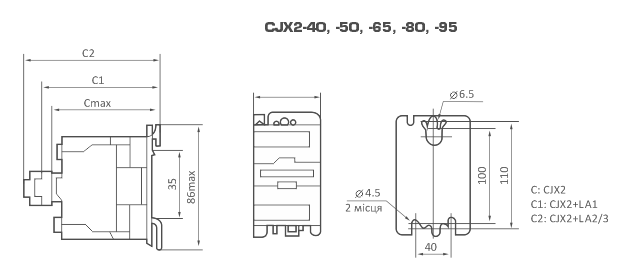

Тип | Значення, мм | |||
Amax | Cmax | C1 | C2 | |
CJX2-40,50,65 | 79 | 116 | 149 | 168 |
CJX2-80,95 | 87 | 127 | 160 | 179 |

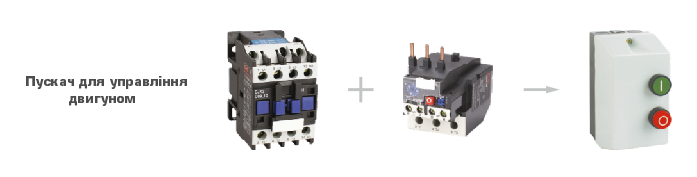

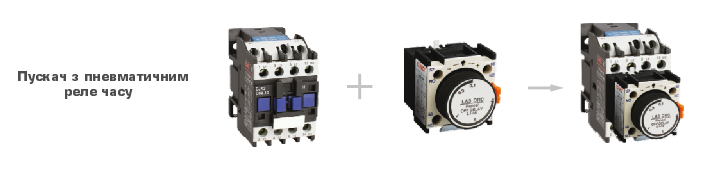

Використання контакторів з допоміжними модулями:
Вироби | Наявність | Мін. вміст срібла | Котушка | Контакти | Номінальний струм |
Контактор електромагнітний CJX2-0910, АС-3 380В (4 кВт) | Зі складу | 50% | 220-380 В | 1NO | 9 А |
Контактор електромагнітний CJX2-0901, АС-3 380В (4 кВт) | Зі складу | 50% | 220-380 В | 1NC | 9 А |
Контактор електромагнітний CJX2-1210, АС-3 380В (5,5 кВт) | Зі складу | 50% | 220-380 В | 1NO | 12 А |
Контактор електромагнітний CJX2-1201, АС-3 380В (5,5 кВт) | Зі складу | 50% | 220-380 В | 1NC | 12 А |
Контактор електромагнітний CJX2-1810, АС-3 380В (7,5 кВт) | Зі складу | 50% | 220-380 В | 1NO | 18 А |
Контактор електромагнітний CJX2-1801, АС-3 380В (7,5 кВт) | Зі складу | 50% | 220-380 В | 1NC | 18 А |
Контактор електромагнітний CJX2-2510, АС-3 380В (11 кВт) | Зі складу | 50% | 220-380 В | 1NO | 25 А |
Контактор електромагнітний CJX2-2501, АС-3 380В (11 кВт) | Зі складу | 50% | 220-380 В | 1NC | 25 А |
Контактор електромагнітний CJX2-3210, АС-3 380В (15 кВт) | Зі складу | 50% | 220-380 В | 1NO | 32 А |
Контактор електромагнітний CJX2-3201, АС-3 380В (15 кВт) | Зі складу | 50% | 220-380 В | 1NC | 32 А |
Контактор електромагнітний CJX2-4011, АС-3 380В (18,5 кВт) | Зі складу | 50% | 220-380 В | NO+NC | 40 А |
Контактор електромагнітний CJX2-5011, АС-3 380В (23 кВт) | Зі складу | 50% | 220-380 В | NO+NC | 50А |
Контактор електромагнітний CJX2-6511, АС-3 380В (30 кВт) | Зі складу | 50% | 220-380 В | NO+NC | 65 А |
Контактор електромагнітний CJX2-8011, АС-3 380В (37 кВт) | Зі складу | 50% | 220-380 В | NO+NC | 80 А |
Контактор електромагнітний CJX2-9511, АС-3 380В (45 кВт) | Зі складу | 50% | 220-380 В | NO+NC | 95 А |
Контактор електромагнітний CJX2-0910, АС-3 380В (4 кВт) | Зі складу | 85% | 220-380 В | 1NO | 9 А |
Контактор електромагнітний CJX2-0901, АС-3 380В (4 кВт) | Зі складу | 85% | 220-380 В | 1NC | 9 А |
Контактор електромагнітний CJX2-1210, АС-3 380В (5,5 кВт) | Зі складу | 85% | 220-380 В | 1NO | 12 А |
Контактор електромагнітний CJX2-1201, АС-3 380В (5,5 кВт) | Зі складу | 85% | 220-380 В | 1NC | 12 А |
Контактор електромагнітний CJX2-1810, АС-3 380В (7,5 кВт) | Зі складу | 85% | 220-380 В | 1NO | 18 А |
Контактор електромагнітний CJX2-1801, АС-3 380В (7,5 кВт) | Зі складу | 85% | 220-380 В | 1NC | 18 А |
Контактор електромагнітний CJX2-2510, АС-3 380В (11 кВт) | Зі складу | 85% | 220-380 В | 1NO | 25 А |
Контактор електромагнітний CJX2-2501, АС-3 380В (11 кВт) | Зі складу | 85% | 220-380 В | 1NC | 25 А |
Контактори електромагнітні СJX2 призначені для комутації в мережах змінного струму номінальною величиною до 95 А частотою 50 (60) Гц номінальною напругою до 660 В. Найчастіше використовуються для включення, живлення та зупинки асинхронних двигунів з короткозамкненим ротором.

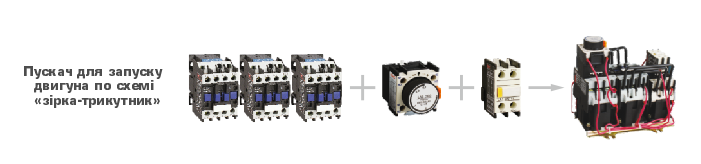

Можуть комплектуватися блоком допоміжних контактів та пневматичним реле затримки включення. За допомогою механічного блокування, з контакторів СJX2 легко монтуються схеми резервного живлення та пристрої запуску двигунів за схемою «зірка-трикутник».
При встановленні теплового реле, контактор виконує функцію захисту електродвигуна від перевантажень та обриву фази живлення. Конструкція та технічні характеристики контакторів відповідають вимогам ДСТУ IEC 60947-4.
