Технічні характеристики продукції серійного виробництва:
| Тип | CJX2-F 115 | CJX2-F 150 | CJX2-F 185 | CJX2-F 225 | CJX2-F 265 | CJX2-F 330 | CJX2-F 400 | CJX2-F 500 | CJX2-F 630 | ||
| Кількість полюсів | ЗР, 4Р | ||||||||||
| Номінальна напруга ізоляції, Ui | V | 1000 | |||||||||
| Умовний тепловий струм, Ith | А | 200 | 200 | 275 | 275 | 315 | 380 | 450 | 630 | 800 | |
| Номінальний струм, Іе | АС-3, 380 V | А | 115 | 150 | 185 | 225 | 265 | 330 | 400 | 500 | 630 |
| АС-3, 660 V | А | 86 | 108 | 118 | 137 | 170 | 235 | 303 | 353 | 462 | |
| АС-3, 1000 V | А | 46 | 50 | 71 | 90 | 112 | 155 | 200 | 232 | 311 | |
| АС-4, 660 V | А | 86 | 108 | 118 | 137 | 170 | 235 | 303 | 353 | 462 | |
| Максимальна потужність трифазного двигуна | АС-3, 380 V | kW | 55 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 335 |
| АС-3, 660 V | kW | 80 | 100 | 110 | 129 | 160 | 220 | 280 | 335 | 450 | |
| Електричний ресурс | АС-3 | цикл. | 1200000 | 1000000 | 800000 | ||||||
| Механічний русурс | цикл. | 10000000 | 6000000 | ||||||||
| Частота комутацій | АС-3 | циклів / год | 1200 | 600 | |||||||
| Тип теплового реле | LR9-F53 | LR9-F73 | |||||||||
| Перетин проводу | mm | 50 | 50 | 95 | 95 | 150 | 185 | 30х5 (2) | 40х5 (2) | 50х5 (2) | |
| Параметри катушки управ ління | |||||||||||
| Напруга управління, Us | АС | V | 24, 36, 48, 110, 127, 240, 380, 440 | ||||||||
| Допустиме відхилення напруги управління | Включення | V | 85%~110%Us | ||||||||
| Відключення | V | 20%~75%Us(AC) | |||||||||
| Потужність котушки | Втягування | VA | 550 | 800 | 1200 | 1250 | 1650 | ||||
| Утримання | VA | 45 | 55 | 13 | 20 | 24 | 22 | ||||
| Втрата потужності (на полюс) | W | ||||||||||
| Характеристика допоміжних контактів | |||||||||||
| Умовний тепловий струм, Ith | А | 10 | |||||||||
| Номінальна напруга, Ue | AC/DC | V | 380 / 220 | ||||||||
| Номінальна потужність | АС-15 | VA | 360 | ||||||||
| DC-13 | W | 33 | |||||||||
* Можливі зміни технічних характеристик за технічним завданням замовника
Температура навколишнього середовища -30 °C ~ +40 °C

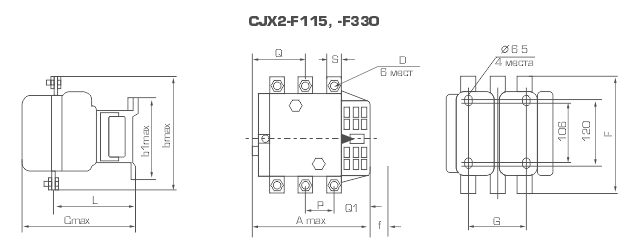

Габаритні та монтажні розміри:

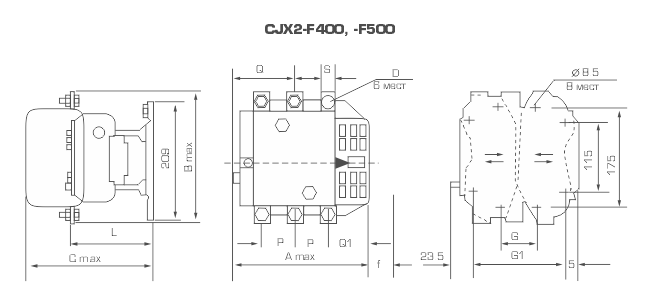

| Тип | Значення, мм | ||||||||||||
| Amax | bmax | b1max | Cmax | G | L | Q | Q1 | S | D | F | P | ||
| CJX2-F115 | 165 | 165 | 137 | 167 | 80±0.8 | 108 | 29.5 | 60 | 15 | M6 | 15 | 133 | 37 |
| CJX2-F150 | 165 | 165 | 137 | 167 | 80±0.8 | 108 | 29.5 | 57.5 | 20 | M6 | 20 | 133 | 40 |
| CJX2-F185 | 171 | 171 | 137 | 181 | 80±0.8 | 114 | 30 | 60 | 20 | M6 | 20 | 133 | 40 |
| CJX2-F225 | 171 | 171 | 137 | 181 | 80±0.8 | 114 | 22 | 52 | 25 | M6 | 30 | 133 | 48 |
| CJX2-F265 | 204 | 204 | 145 | 210 | 96±1.1 | 143 | 39 | 66.5 | 25 | M10 | 30 | 147 | 48 |
| CJX2-F330 | 209 | 209 | 145 | 216 | 96±1.1 | 148 | 36 | 74 | 25 | M10 | 30 | 147 | 48 |
| Тип | |||||||||||||||
| Amax | Bmax | Cmax | f | D | S | L | P | Q | Q1 | Gmax | G | Gmax | G1 | G1min | |
| CJX2-F400 | 213 | 206 | 213 | 119 | M12 | 4525 | 145 | 48 | 43 | 74 | 102 | 80 | 192 | 170 | 156 |
| CJX2-F500 | 233 | 238 | 226 | 141 | M12 | 4530 | 146 | 55 | 46 | 77 | 120 | 80 | 210 | 170 | 156 |

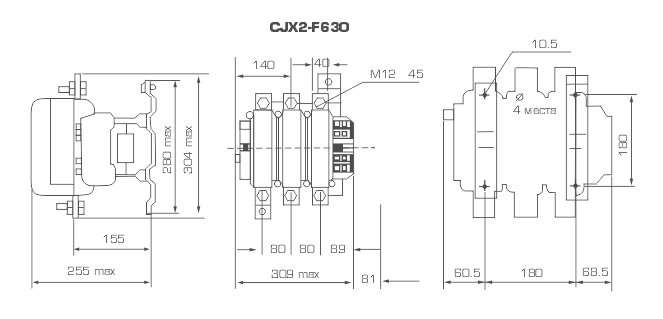

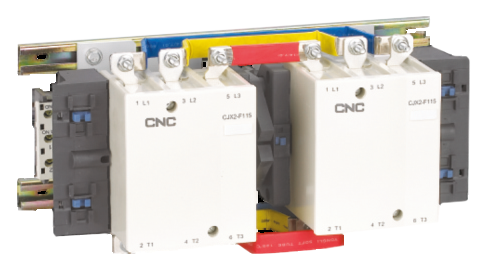

Вибір реверсивних контакторів для управління трифазними електродвигунами:
| Тип | Номінальний струм, Ie (А) | Умовний тепловий струм, Ith (A) | Номінальна потужність контактора, АС-3 (кВт) | Номінальна напруга ізоляції, Ui (В) | |
| 380 В | 660 В | ||||
| CJX2-F115N | 115 | 200 | 55 | 80 | 1000 |
| CJX2-F150N | 150 | 200 | 75 | 100 | 1000 |
| CJX2-F185N | 185 | 275 | 90 | 110 | 1000 |
| CJX2-F225N | 225 | 275 | 110 | 129 | 1000 |
| CJX2-F265N | 265 | 315 | 132 | 160 | 1000 |
| CJX2-F330N | 330 | 380 | 160 | 220 | 1000 |
| CJX2-F400N | 400 | 450 | 200 | 280 | 1000 |
| CJX2-F500N | 500 | 630 | 250 | 335 | 1000 |
| CJX2-F630N | 630 | 800 | 335 | 450 | 1000 |
Дані для вибору теплового реле:
| Теплове реле | Уставка теплового реле за струмом, А | Сумісність з контактором |
| JR28-F53 | 60–100 | CJX2-F115-F185 |
| 90–150 | ||
| 132–220 | ||
| JR28-F73 | 200–330 | CJX2-F225, -F265 |
| 300–500 | CJX2-F225, -F500 | |
| 380–630 | CJX2-F400, -F630 |
| Вироби | Наявність | Мін. вміст срібла | Котушка | Номінальний струм |
| Контактор електромагнітний CJX2-F-115, АС-3 380В (32 кВт) | Зі складу | 85% | 220-380 В | 115 А |
| Контактор електромагнітний CJX2-F-150, АС-3 380В (42 кВт) | Зі складу | 85% | 220-380 В | 150 А |
| Контактор електромагнітний CJX2-F-185, АС-3 380В (50 кВт) | Зі складу | 85% | 220-380 В | 185 А |
| Контактор електромагнітний CJX2-F-225, АС-3 380В (65 кВт) | Зі складу | 85% | 220-380 В | 225 А |
| Контактор електромагнітний CJX2-F-265, АС-3 380В (85 кВт) | Зі складу | 85% | 220-380 В | 265 А |
| Контактор електромагнітний CJX2-F-330, АС-3 380В (105 кВт) | Зі складу | 85% | 220-380 В | 330 А |
| Контактор електромагнітний CJX2-F-400, АС-3 380В (117 кВт) | Зі складу | 85% | 220-380 В | 400 А |
| Контактор електромагнітний CJX2-F-500, АС-3 380В (132 кВт) | Зі складу | 85% | 220-380 В | 500 А |
| Контактор електромагнітний CJX2-F-630, АС-3 380В (157 кВт) | Зі складу | 85% | 220-380 В | 630 А |
| Контактор електромагнітний CJX2-F-800, АС-3 380В (200 кВт) | Зі складу | 85% | 220-380 В | 800 А |

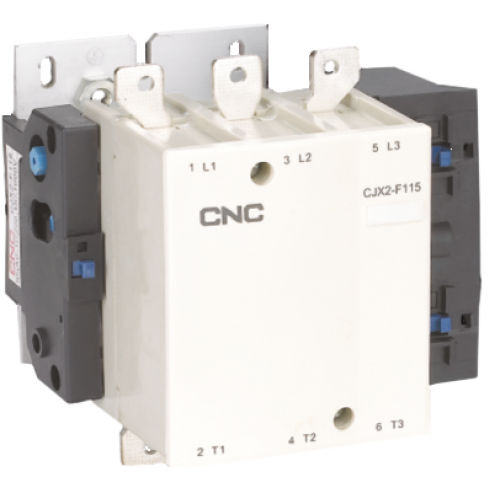

Контактори електромагнітні CJX2-F призначені для комутації в ланцюгах змінного струму номінальною величиною до 630 А частотою 50 (60) Гц номінальною напругою до 1000 В.
Технічні характеристики контакторів CJX2-F відповідають вимогам ДСТУ IEC 60947-4.
Використовуються для пуску, живлення та зупинки електричних двигунів чи іншого навантаження.
