Характеристики модельного ряду:
| Тип інвертору | YCM-300 | YCM-500 | YCM-600 | YCM-800 | YCM-1000 | YCM-1200 | YCM-1500 | YCM-2000 | YCM-2500 | YCM-3000 |
| Номінальна потужність, Вт | 300 | 550 | 600 | 820 | 1020 | 1210 | 1500 | 2030 | 2550 | 3020 |
| Потужність спрацювання захисту від перевантаження, Вт | 350 | 570 | 620 | 850 | 1030 | 1230 | 1510 | 2050 | 2600 | 3030 |
| Пікова (короткочасна) витримувана потужність, Вт | 600 | 1020 | 1200 | 1600 | 2000 | 2400 | 3000 | 4000 | 5000 | 6000 |
| Вхідна напруга, DC, B | 11... 15 | |||||||||
| Напруга спрацювання захисту від зниженої вхідної напруги, DC, B | 10±0.3 | |||||||||
| Напруга спрацювання захисту від підвищеної вхідної напруги, DC, B | 16±0,3 | |||||||||
| Вихідна напруга, DC, B | 220... 230 | |||||||||
| Форма вихідного сигналу | модифікована синусоїда ("прямокутна") | |||||||||
| Вихідна частота, Гц | 50±1 | |||||||||
| Ефективність перетворення, % | 87... 89 | |||||||||
| М'який старт (soft start) | так | |||||||||
| Активне охолодження | так | |||||||||
| Захист від зворотної полярності | так | |||||||||
| Захист від перегріву | так | |||||||||
| Захист від короткого замикання | так | |||||||||
| Сигналізація: світлова та звукова | так | |||||||||
| Вихід: розетка (АС 230 В, 16 А), шт. | 1 | 2 | ||||||||
| Вихід: USB-порт (DC 5 В, 1 А), шт. | 1 | |||||||||
Умови експлуатації:
| Номінальний режим роботи | Тривалий |
| Кліматичне виконання та категорія розміщення | УХЛ4 |
| Температура навколишнього середовища (робоча), °С | -10 ... +40 |
| Температура зберігання, °С | -20 ... +55 |
| Допустима вологість без утворення (конденсату) | 20% ... 90% |
| Допустима вологість зберігання | 10% ... 95% |
| Максимальна висота експлуатації | 1000 м над рівнем моря |
| Ступінь захисту | IP 20 |
Загальна інформація:

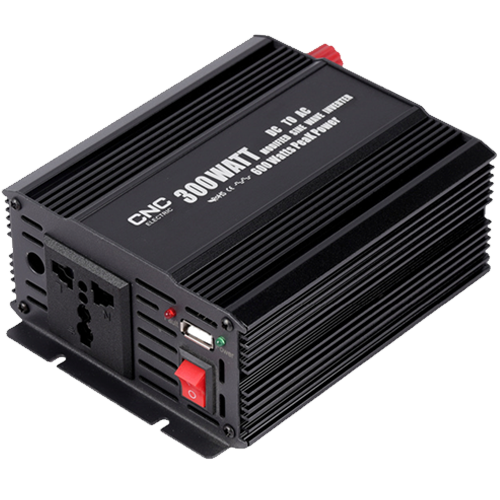

Інвертори серії YCM виробництва «CNC ELECTRIC GROUP CO., LTD» призначені для перетворення постійного струму на змінний зі збільшенням вихідної напруги. Найчастіше використовуються у схемах резервного живлення промислових та побутових споживачів від акумуляторних батарей напругою 12 В DC. Постачаються на номінальну потужність від 300 Вт до 3 кВт та мають на виході модифіковану (”прямокутну”) синусоїду змінного струму.
Інвертори серії YCM мають вбудовані захисти від зворотної полярності, перегріву та короткого замикання. Обладнанні програмою м’якого старту (soft start), системою активного охолодження та світловою + звуковою сигналізацією аварії. У якості портів підключення навантаження використовуються типові розетки АС 230 В 16 А (1 шт на пристроях потужністю до 800 Вт, 2 шт — 1000 Вт та більше) та USB-порт DC 5 В 1 А.
Гарантійний термін становить 1 рік з дати продажу при умові виконання споживачем вимог щодо транспортування, зберігання та експлуатації виробу.
Особливості використання модифікованої синусоїди
Форма вихідного сигналу інверторів типу YCM — модифікована синусоїда. Це наближення до правильного синусоїдального сигналу за допомогою сигналу прямокутної форми змінної полярності — меандру.
При використанні інвертору як джерела живлення різних споживачів треба обов’язково враховувати що є обладнання, для якого правильна форма сигналу вкрай важлива!
Апарати з високою чутливістю до перешкод, індуктивне навантаження, трансформаторні джерела живлення та дроселі вимагають тільки чисту синусоїду, інакше не буде забезпечена нормальна робота такого обладнання та його термін служби буде знижений. На прикладі електродвигуна — обмотка двигуна починає грітися та спостерігається значне зниження ККД.
Відповідно, інвертори YCM повинні використовуватися для живлення обладнання, для якого немає значення форма синусоїди. Це будь-які апарати, які мають виключно активне навантаження або власні імпульсні джерела живлення, що перетворюють вхідний струм у необхідну пристрою напругу та форму.
Але у разі підключення до інвертора вагомого навантаження з власними імпульсними джерелами живлення потрібно враховувати, що таке обладнання має ЗНАЧНІ ПУСКОВІ СТРУМИ, які можуть в рази перевищувати номінальний рівень споживання потужності. В цьому випадку інвертор запускається, але одразу спрацьовує його захист від перевантаження. Тож у разі використання інвертору для живлення такого обладнання (цифрова техніка, зарядні блоки телефонів / ноутбуків, тощо)потрібно виходити з розрахунку що номінальна потужність інвертору повинна в 2–3 рази перевищувати споживану потужність підключаємого обладнання.
- компресори, електродвигуни, насоси, газові котли, кондиціонери;
- електроінструмент;
- холодильне обладнання;
- медична техніка;
- системи зв’язку, серверне обладнання.
Орієнтовний перелік обладнання, для якого ДОЗВОЛЯЄТЬСЯ живлення модифікованою синусоїдою:
- обігрівачі;
- лампи освітлення;
- цифрова техніка: комп’ютери, ноутбуки, телевізори (при умові, що потужність інвертору в 2–3 рази більше споживаємої потужності обладнання).
