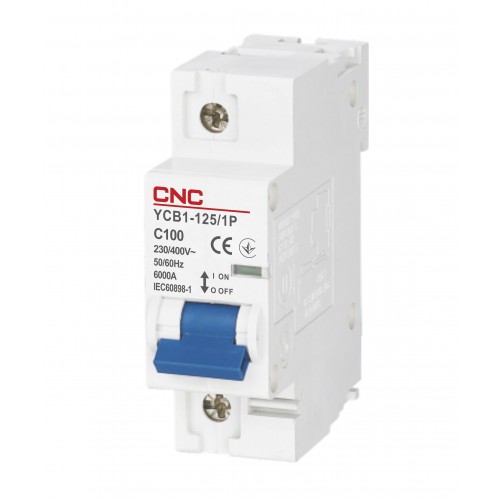

Модульний автоматичний вимикач YCB1-125 серії Safe, 1Р, 63А - 125A, тип D, 6kA

Загальна інформація:

Модульні автоматичні вимикачі YCB1-125 виробництва CNC ELECTRIC GROUP CO., LTD призначені для захисту низьковольтних електричних кіл від перевантаження та струмів короткого замикання (КЗ), а також для оперативного включення та відключення електричних кіл змінного струму частотою 50/60 Гц напругою 230/400 В.
Конструкція та технічні характеристики автоматичних вимикачів відповідають ДСТУ EN 60947-2:2015 та вимогам діючих стандартів з електромагнітної сумісності обладнання.

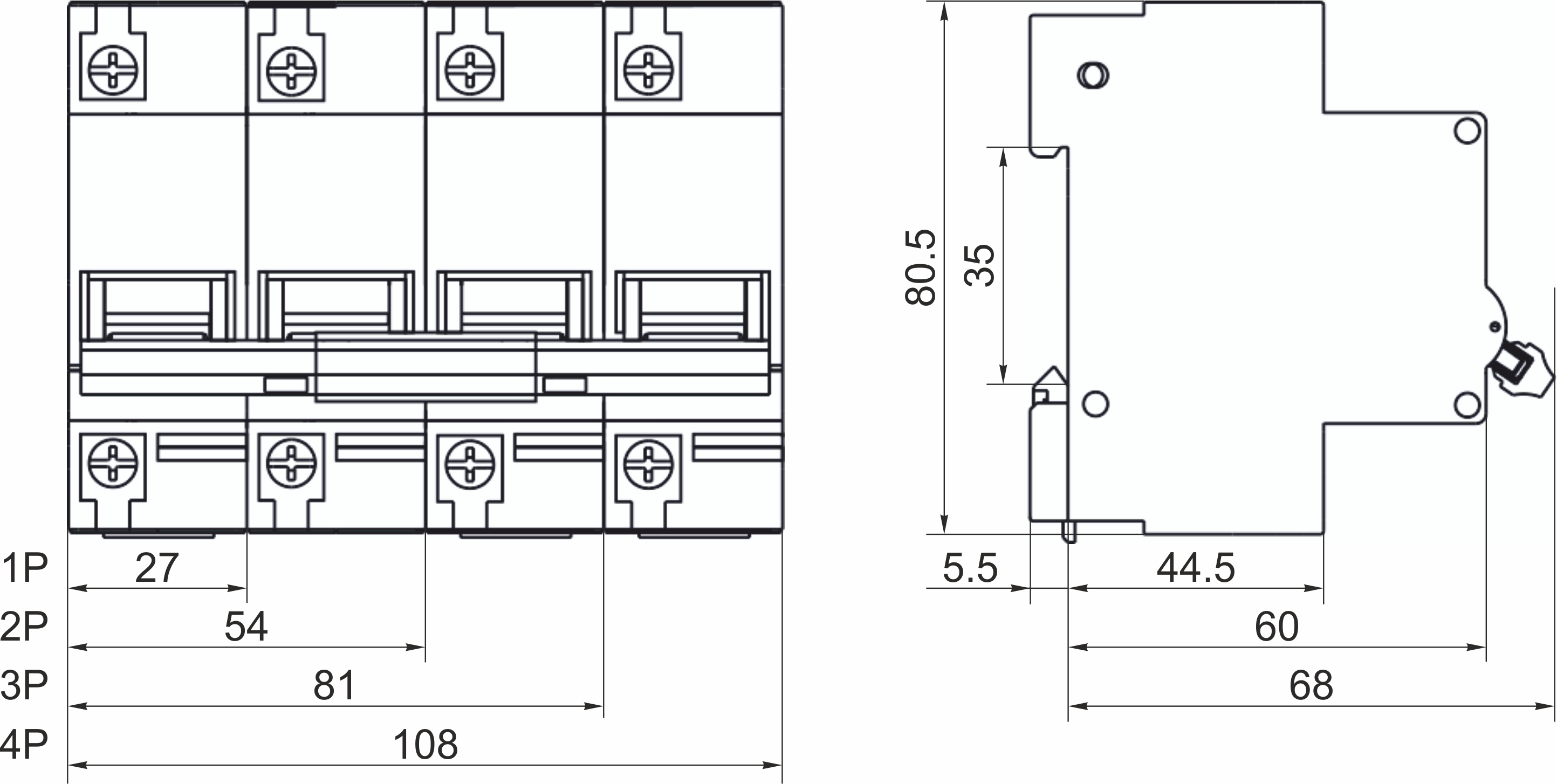

Вимикачі серії YCB1-125 розраховані на найбільші номінальні струми, допустимі для модульного обладнання — від 63 до 125 А, та виготовляються трьох типів за комутаційною здатністю — 6, 10 або 15 кА з різною зносостійкістю. Для забезпечення відповідних технічних характеристик струмоведучих частин, надійного розриву потужної дуги та значного посилення механізму розчеплення, автоматичні вимикачі серії YCB1-125 мають збільшену ширину полюса — 27 мм, замість стандартних 18 мм. Таким чином, конструкція автоматичних вимикачів YCB1-125 передбачає застосування автоматів у мережах з високими рівнями струмів короткого замикання та потужними номінальними струмами: промислових мережах, захисту вихідних ліній у головних розподільних щитах, тощо.
Рекомендовано застосовувати на промислових об’єктах, об’єктах громадського будівництва та адміністративно-господарського призначення.

Особливості конструкції:

• корпус вимикача виготовляється з високоякісного пластикату з додаванням не підтримуючих горіння матеріалів, що забезпечує малий час затухання полум’я;
• нерухомий контакт має напайку з срібловмісного сплаву з додаванням тугоплавких матеріалів, що забезпечує більший термін служби контактної групи, а також за рахунок високої електропровідності срібла зменшує втрати електроенергії;
• усі струмоведучі частини вимикача виготовлені з високоякісної електротехнічної міді, що забезпечує йому високу електропровідність, а також зменшує втрати електроенергії та нагрівання вимикача;
• вимикач має потужну систему гасіння дуги, що забезпечує обмеження фактичного струму короткого замикання по відношенню до розрахункового та, відповідно, обмеження енергії, що виділяється при КЗ;
• досконалий конструктив вимикача і використання високоякісних матеріалів забезпечують високу комутаційну здатність — до 15 кА;
• посилений механізм розчеплення та збільшення струмоведучих частин забезпечують надійну роботу вимикача при найвищих струмах модульного обладнання — до 125 А;

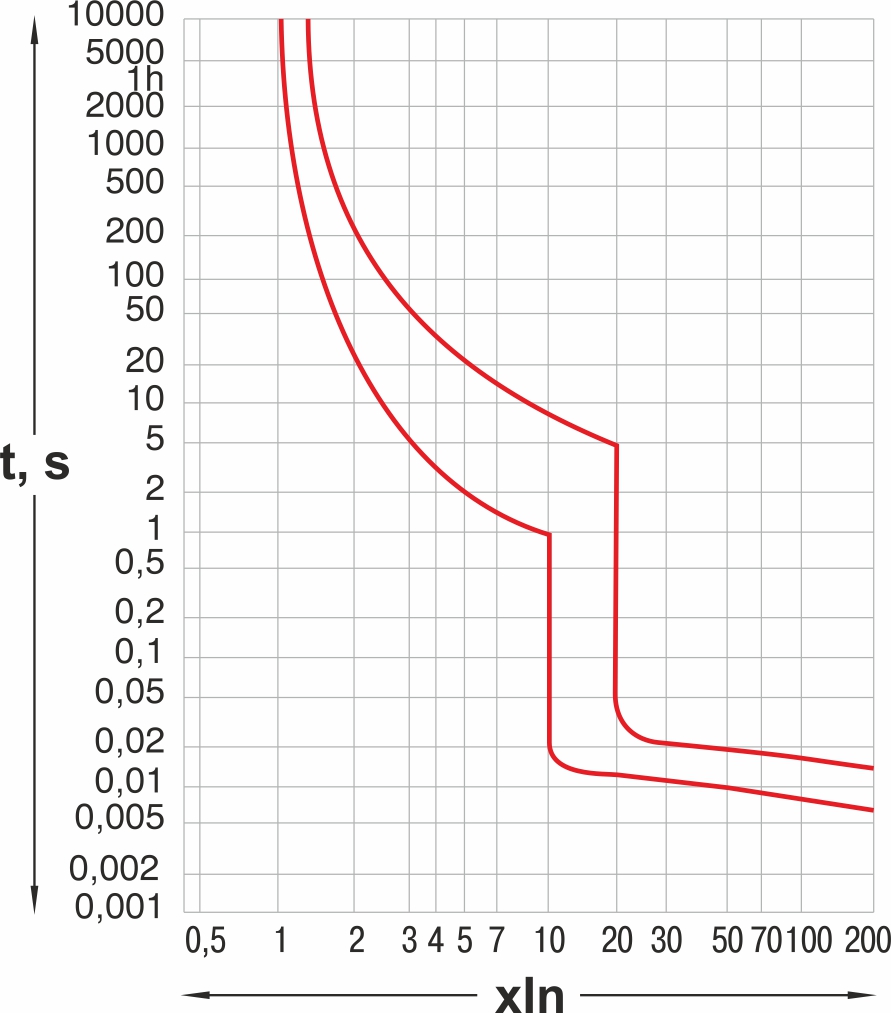

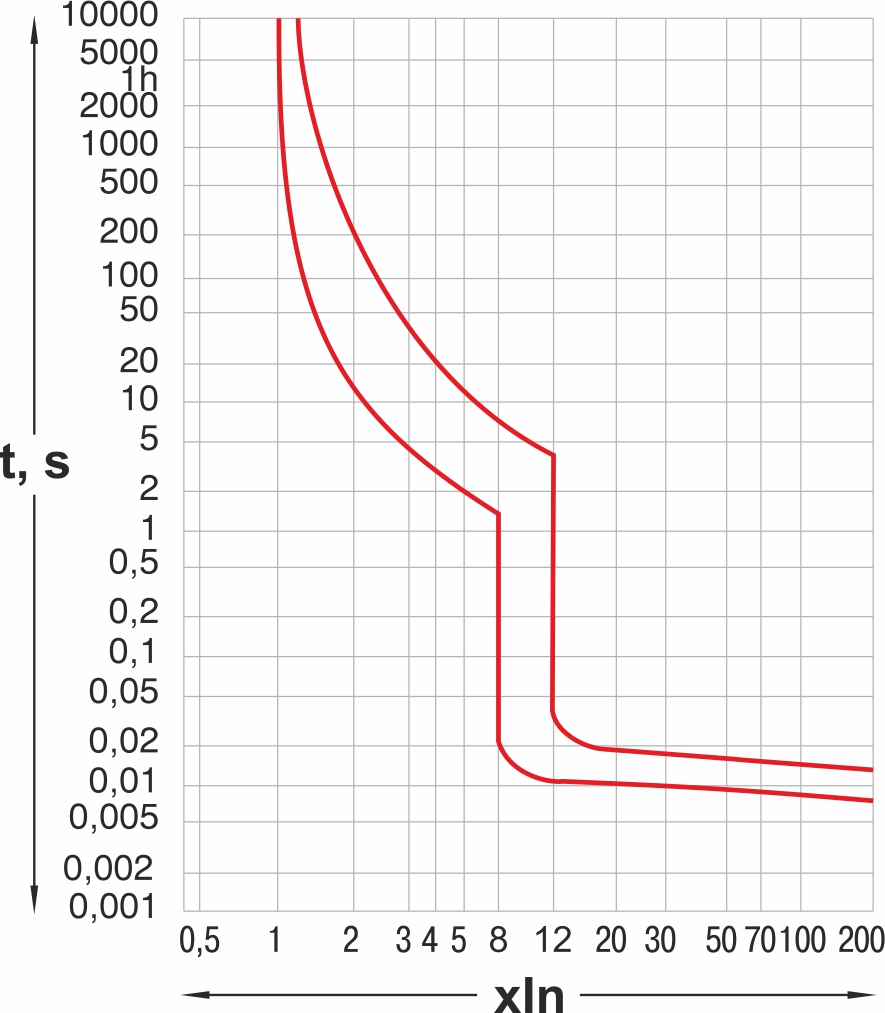

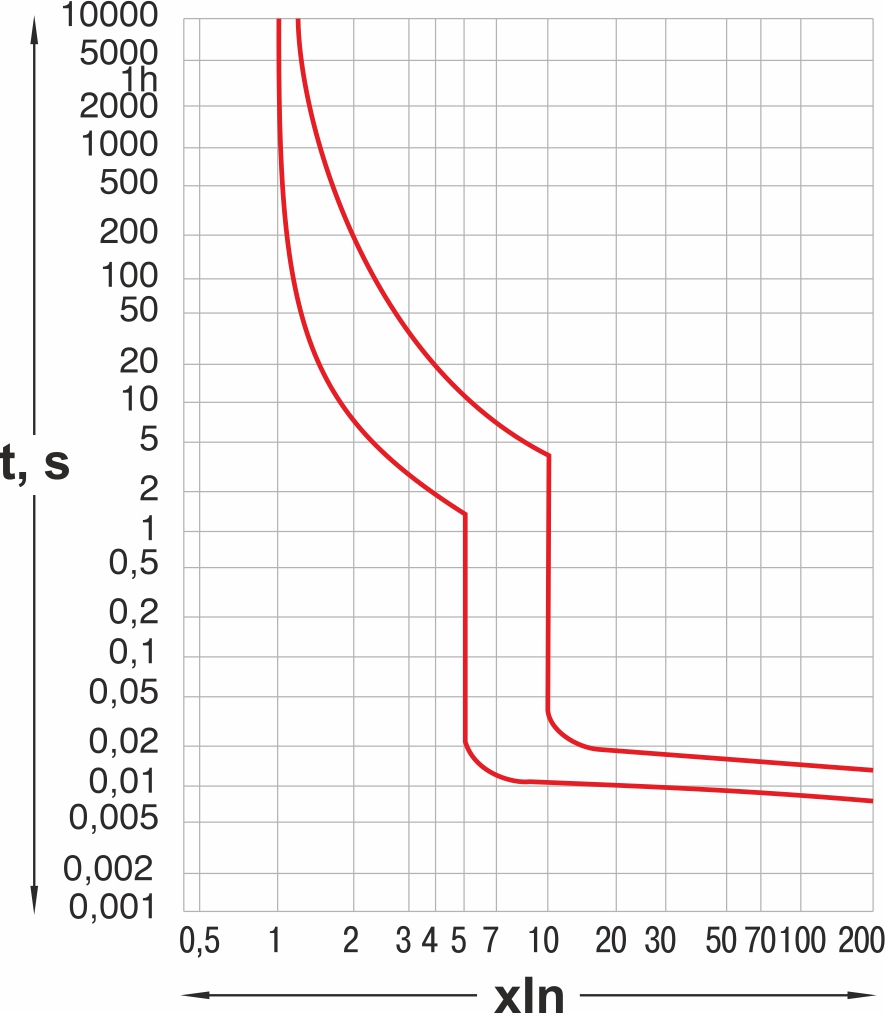

• крім стандартних часострумових характеристик модульного обладнання (С, D) виробником передбачена можливість налаштування захисту вимикача згідно часострумової характеристики промислових автоматів — 8–12In (постачання за попереднім замовленням);
• на контактних клемах розташовані насічки для кращого контакту з провідниками;
• передбачена можливість блокування та опломбування клавіші керування у вимкненому стані;

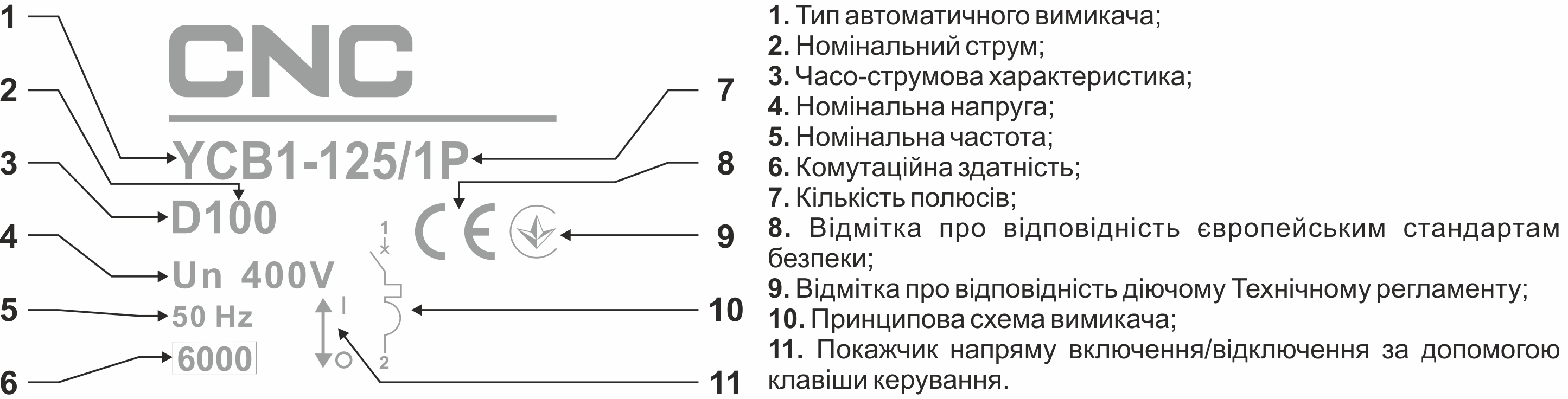

• на лицьові панелі вимикача передбачено віконце індикації стану — включений/відключений;
• вимикачі відповідають найвищому 3-му класу обмеження енергії;
• гарантійний термін експлуатації — 3 роки.

Упаковка:

Автоматичні вимикачі (в залежності від числа полюсів одного вимикача) поставляються в упаковці заводу виробника в наступній кількості (одна пакувальна одиниця):

• 1-но полюсні — 12 шт.
• 2-х полюсні — 6 шт.
• 3-х полюсні — 4 шт.
• 4-х полюсні — 3 шт.
