Основні технічні характеристики:
| Кількість полюсів | 1, 2, 3, 4 |
| Номінальна напруга змінного струму, В | 230/400 |
| Максимальна напруга змінного струму, В | 240/415 |
| Номінальна частота, Гц | 50/60 |
| Номінальний струм, А | 63, 80, 100 |
| Комутаційна зносостійкість електрична | 1500 |
| (Кількість циклів вкл./відкл.) механічна | 8500 |
| Категорія використання | АС-22А |
| Перетин провідників, що під'єднуються, мм2 | ≤50 |
| Ступінь захисту | IP20 |
| Діапазон робочих температур, °С | -5 ... +40 |
| Кліматичне виконання та категорія розміщення | УХЛЗ |
| Робоче положення | Будь-яке |

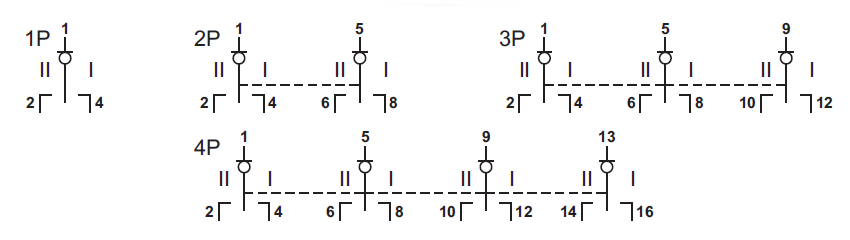

Принципова схема:
Габаритні розміри:
Загальна інформація:

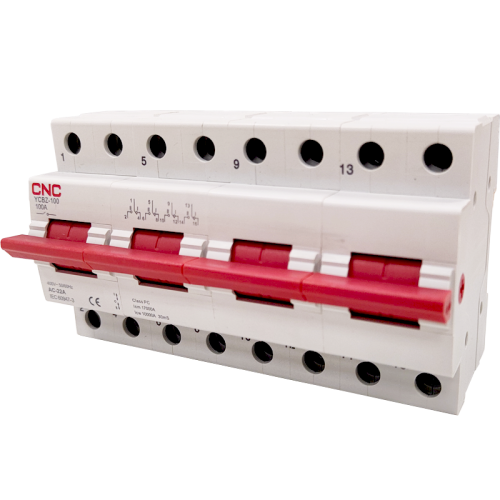

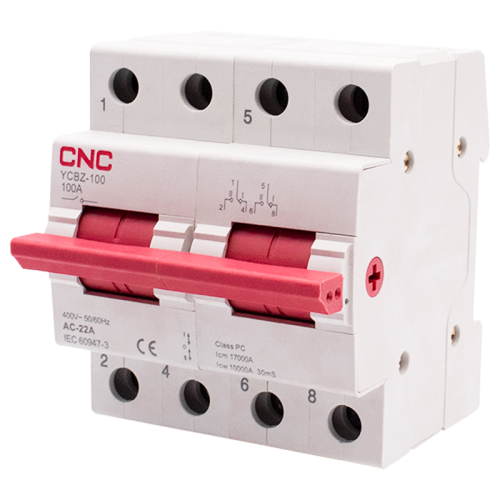

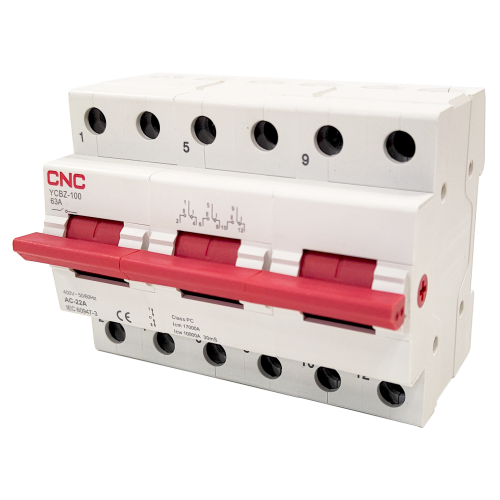

Модульні перемикачі навантаження YCBZ-100 виробництва CNC ELECTRIC GROUP CO., LTD призначені для оперативного перемикання джерела-живлення (мережа-генератор) в електричних колах змінного струму частотою 50/60 Гц напругою до 240/415 В.
Пристрій має загальний верхній контакт та рукоятку керування трипозиційним станом контактів (1 - 0 - 2).
Конструкція та технічні характеристики перемикачів навантаження відповідають ДСТУ EN 60947-3 та вимогам діючих стандартів з електромагнітної сумісності обладнання.
Монтаж і обслуговування:
До роботи з монтажу та обслуговування перемикачів допускається технічний персонал, що пройшов відповідний інструктаж, з групою допуску не нижче третьої (III). До початку виконання монтажних робіт слід перевірити роботу механізму включення, для чого необхідно провести включення-відключення перемикача.
Монтуються перемикачі на DIN-рейку шириною 35 мм. Для забезпечення нормальної роботи перемикачів, підключення необхідно виконувати одножильним дротом, або багатожильним, який перед монтажем окінцевують наконечником або лудять.
Забороняється затискати одним затискачем одножильні дроти різного діаметру. Забороняється подавати напругу на перемикач без заземлення електрошафи.
