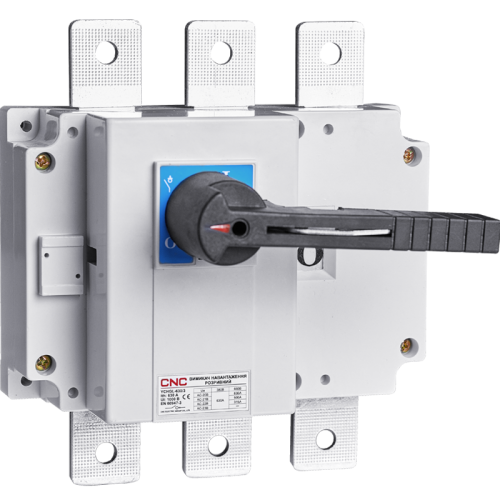

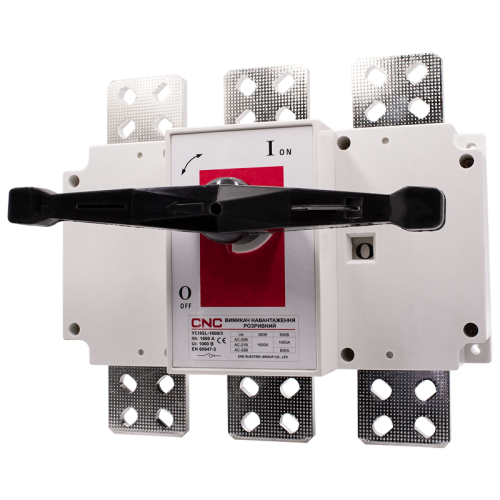

Вимикачі навантаження (рубильники) YCHGL

Опис
Характеристики

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОДУКЦІЇ СЕРІЙНОГО ВИРОБНИЦТВА:

Тип				YCHGL-100	YCHGL-160	YCHGL-250		YCHGL-630				YCHGL-1600			YCHGL-3150
Умовний тепловий струм, Ith			А	100	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150
Номінальна напруга ізоляції, Ui			V	690	690	690	690	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Діелектрична стійкість			V	5000	5000	5000	5000	8000	8000	8000	8000	1000	1000	1000	1000	1000	1000
Макисмальна імпульсна напруга, Uimp			kV	6	6	6	6	6	6	6	6	6	6	6	6	6	6
Номінальний cтрум, In	380V	AC-20B, -21B, -22В	A	100	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150
	380V	AC-23B	A	80	160	200	250	315	400	400	500	1000	1000	1600	2000	2500	2500
	660V	AC-20B, -21B, -22В	A	80	160	1B0	160	315	315	315	315	800	800	800	1000	1250	1250
	660V	AC-23B	A	40	80	100	125	250	250	250	220	630	630	630	800	800	1000
Потужність для двигуна, Р	380 V		380 V	40	80	100	132	160	220	280	315	560	560	560	710	710	710
Потужність для двигуна, Р	660 V		kW	33	75	90	110	185	185	185	185	475	475	475	750	750	750
Максимальна розмикаюча здатність (1 сек), lcw			kA	2	8	12	12	25	25	25	25	50	50	50	50	50	50
Робоча розмикаюча здатність (AC 400 V), Icn			A	800	1000	1600	1600	2520	3200	4000	5040	3000	3750	4800	6000	7500	9450
Робоча вмикаюча здатність (AC 400 V), Icm			A	1000	1600	2000	2500	3150	4000	5000	6300	3000	3750	4800	6000	7500	9450
Номінальна здатність включення, Icm			kA	2.84	13.6	17	17	40	40	40	40	70	70	70	105	105	105
Механічний ресурс (380V)			цикл	1700	1400	1400	1400	800	800	800	800	500	500	500	300	300	300
Електричний ресурс (380V)			цикл	300	200	200	200	200	200	200	200	100	100	100	100	100	100

* Можливі зміни технічних характеристик за технічним завданням замовника
Температура навколишнього середовища -30 °C ~ +40 °C

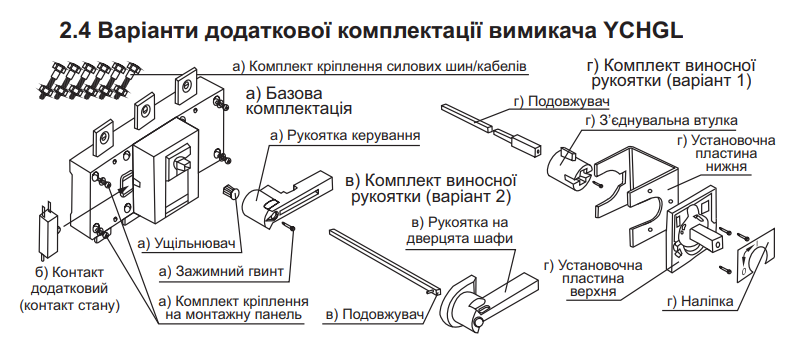

ВАРІАНТИ КОМПЛЕКТАЦІЇ:

ГАБАРИТНІ ТА МОНТАЖНІ РОЗМІРИ:

*ВСІ ІНШІ ГАБАРИТНІ ТА МОНТАЖНІ РОЗМІРИ ВИ МОЖЕТЕ ЗНАЙТИ В ПАСПОРТІ !

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

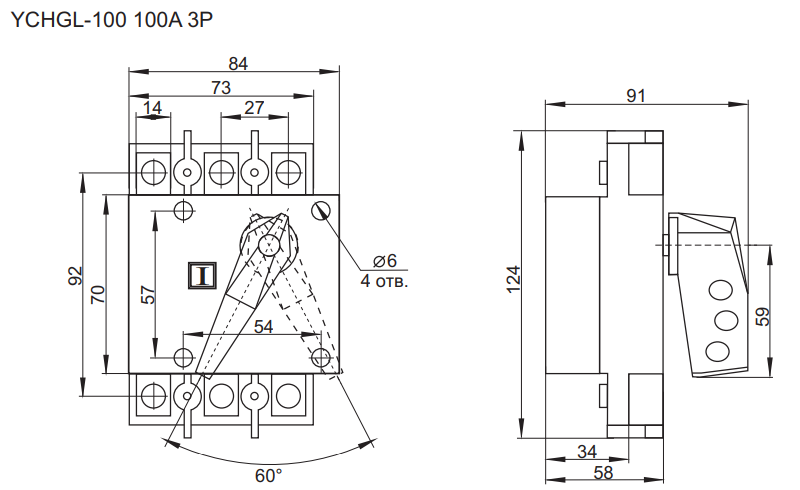

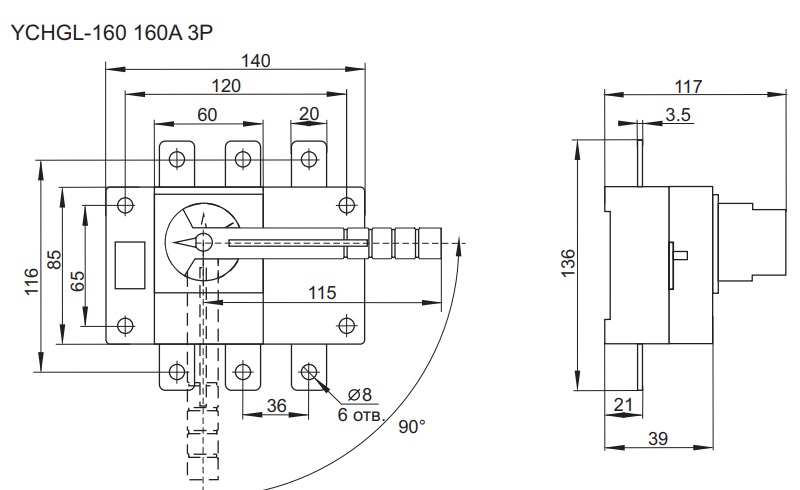

Типорозмір за номінальним струмом	A	B	C	D	D1	E	L	J	K	N	P	R	S	U	X	Y	H	H
100A/3	140	135	121	27	93	71	5.5	120	65	75	36	20	25	115	9	24	50	10
100A/4	170	135	121	27	93	71	5.5	150	65	75	36	20	25	115	9	24	50	10
160A/3	140	135	121	27	93	71	5.5	120	65	75	36	20	25	115	9	24	50	10
160A/4	170	135	121	27	93	71	5.5	150	65	75	36	20	25	115	9	24	50	10
200A/3	180	170	144	35	104	84	5.5	160	90	105	50	25	30	140	10	25	79	15
200A/4	230	170	144	35	104	84	5.5	210	90	105	50	25	30	140	10	25	79	15
250A/3	180	170	144	35	104	84	5.5	160	90	105	50	25	30	140	10	25	79	15
250A/4	230	170	144	35	104	84	5.5	210	90	105	50	25	30	140	10	25	79	15
315A/3	230	240	179	50	137	115	7	210	140	135	65	32	40	206	10	37	95	20
315A/4	290	240	179	50	137	115	7	270	140	135	65	32	40	206	10	37	95	20
400A/3	230	240	179	50	137	115	7	210	140	135	65	32	40	206	10	37	95	20
400A/4	290	240	179	50	137	115	7	270	140	135	65	32	40	206	10	37	95	20
500A/3	230	260	179	50	137	115	7	210	140	135	65	40	50	220	13	37.5	95	20
500A/4	290	260	179	50	137	115	7	270	140	135	65	40	50	220	13	37.5	95	20
630A/3	230	260	179	50	137	115	7	210	140	135	65	40	50	220	13	37.5	95	20
630A/4	290	260	179	50	137	115	7	270	140	135	65	40	50	220	13	37.5	95	20

Типорозмір за номінальним струмом	А	А1	B	J	N	R	U	Y	Y1	Y2
1000A/3	378	105	310	353	171	60	200	48	-	-
1000A/4	498	105	310	473	231	60	200	48	-	-
1250A/3	378	105	336	353	171	80	200	48	-	-
1250A/4	498	105	336	473	231	80	200	48	-	-
1600A/3	378	105	336	353	171	80	200	49	-	-
1600A/4	498	105	336	473	231	80	200	-	-	-
2000A/3	379	-	455	353	171	80	200	-	78.5	225.5
2000A/4	498	-	455	473	231	80	200	-	78.5	225.5
2500A/3	378	-	455	353	171	80	200	-	78.5	225.5
2500A/4	498	-	455	473	231	80	200	-	78.5	225.5
3150A/3	378	-	505	353	171	120	200	-	78.5	227
3150A/4	498	-	505	473	231	120	200	-	78.5	227

Вимикачі навантаження YCHGL застосовують у розподільчих пристроях для здійснення ручних операцій вмикання/вимикання електричних мереж змінного струму напругою до 660 В частотою 50 Гц.

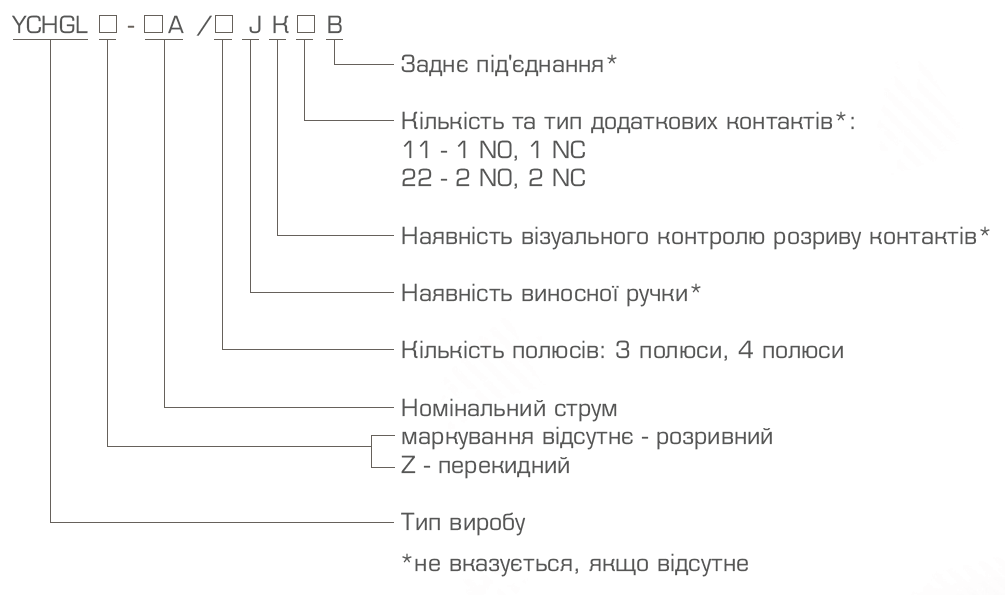

УМОВНІ ПОЗНАЧЕННЯ НАЙМЕНУВАННЯ АПАРАТУ:

УМОВИ ВИКОРИСТАННЯ:

Висота експлуатації над рівнем моря: 2000 м;
Температура навколишнього середовища: -35 °С ...+40 °С (можливе виготовлення апаратів для використання в інших температурних умовах);
Відносна вологість: не більше 95%;
Не використовувати при наявності вибухонебезпечних речовин у повітрі, можливості прямого контакту з водою або снігом (можлива поставка апаратів у вибухозахищених або вологостійких корпусах).
