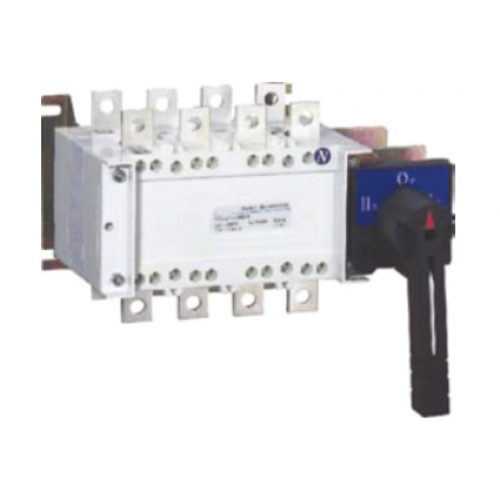

Вимикачі навантаження серії YCHGLZ1

Опис
Характеристики

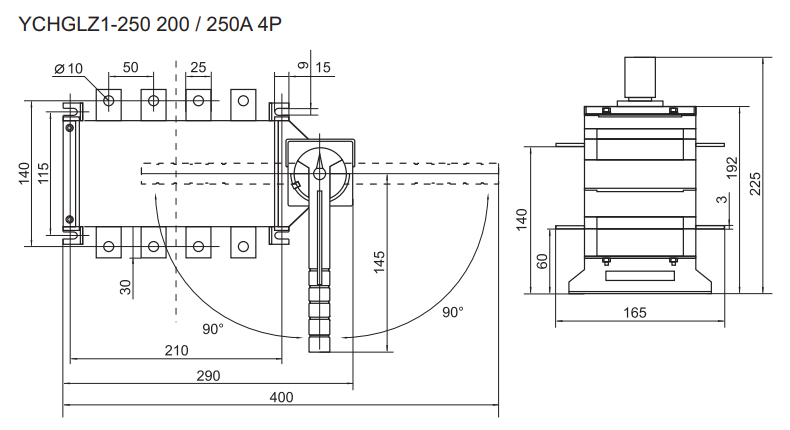

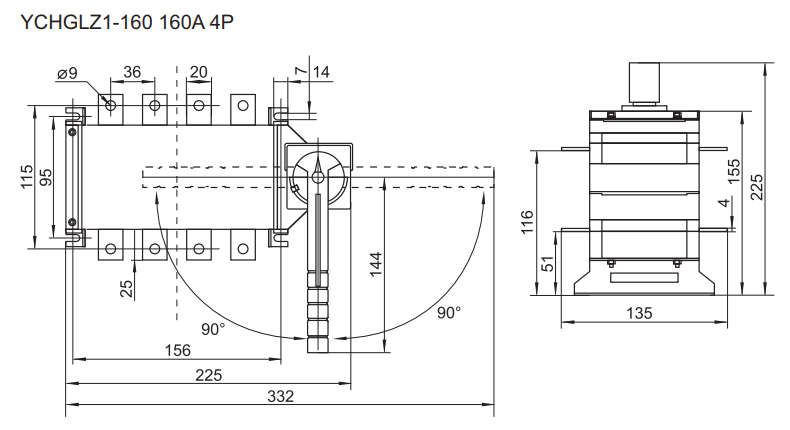

ГАБАРИТНІ ТА МОНТАЖНІ РОЗМІРИ:

Тип	Значення, мм
Тип	A	B	C	D	D1	E	J	J1	J2	K	L	P	R	S	T	U	X	Y	Y1	F
YCHGLZ1-100A-160A/3	300	135	228	89	190	160	120	37	195	95	7	36	20	25	3.5	115	9	55.5	126.5	49
YCHGLZ1-100A-160A/4	330	135	228	104	190	160	150	37	225	95	7	36	20	25	3.5	115	9	55.5	127.5	49
YCHGLZ1-200A-250A/3	340	165	250	110	215	180	160	37	235	115	9	50	25	28	3.5	140	10.5	63	145	76
YCHGLZ1-200A-250A/4	390	165	250	135	218	180	210	37	285	115	9	50	25	28	3.5	140	10.5	63	147	76
YCHGLZ1-315A-400A/3	410	234	340	150	278	241	211	44.5	198	175	10	65	32	37	5	205	10.5	83	193	94
YCHGLZ1-315A-400A/4	470	234	340	180	278	241	270	44.5	358	175	10	65	32	37	5	205	10.5	83	193	94
YCHGLZ1-500A-630A/3	410	250	340	150	278	241	211	44.5	298	175	10	65	40	45	6	215	12.5	83.5	193.5	94
YCHGLZ1-500A-630A/4	470	250	340	180	278	241	270	44.5	358	175	10	65	40	45	6	215	12.5	83.5	193.5	94

Тип	Значення, мм
Тип	A	B	C	E	J	J1	J2	K	P	R	S	T	X	Y	Y1
YCHGLZ1-1000A/3	590	328	390	300	354	53	53	220	120	60	64	8	12.5	110	259
YCHGLZ1-1000A/4	704	328	390	300	467	53	53	220	120	60	64	8	12.5	110	259
YCHGLZ1-1250A/3	590	336	390	300	354	53	53	220	120	80	68	8	12.5	110	259
YCHGLZ1-1250A/4	704	336	390	300	467	53	53	220	120	80	68	8	12.5	110	259
YCHGLZ1-1600A/3	590	336	390	300	354	53	53	220	120	80	68	10	12.5	111	260
YCHGLZ1-1600A/4	704	336	390	300	467	53	53	220	120	80	68	10	12.5	111	260

Тип	Значення, мм
Тип	A	B	C	E	J	J1	J2	K	P	R	S	T	X	Y	Y1	Y2	Y3
YCHGLZ1-2000A/3	590	450	568	475	352	53	450	220	120	80	125	10	12.5	100.5	208.5	336.5	444.5
YCHGLZ1-2000A/4	704	450	568	475	467	53	565	220	120	80	125	10	12.5	100.5	208.5	336.5	444.5
YCHGLZ1-2500A/3	594	450	568	475	352	53	450	220	120	80	125	10	12.5	100.5	208.5	336.5	444.5
YCHGLZ1-2500A/4	704	450	568	475	467	53	565	220	120	80	125	10	12.5	100.5	208.5	336.5	444.5
YCHGLZ1-3150A/3	590	494	568	475	352	53	450	220	120	120	147	12	12.5	102.5	208.5	338.5	444.5
YCHGLZ1-3150A/4	704	494	568	475	467	53	565	220	120	120	147	12	12.5	102.5	208.5	338.5	444.5

ГАБАРИТНІ ТА МОНТАЖНІ РОЗМІРИ:

*ВСІ ІНШІ ГАБАРИТНІ ТА МОНТАЖНІ РОЗМІРИ ВИ МОЖЕТЕ ЗНАЙТИ В ПАСПОРТІ !

Комутаційний апарат для перемикання між двома лініями живлення:

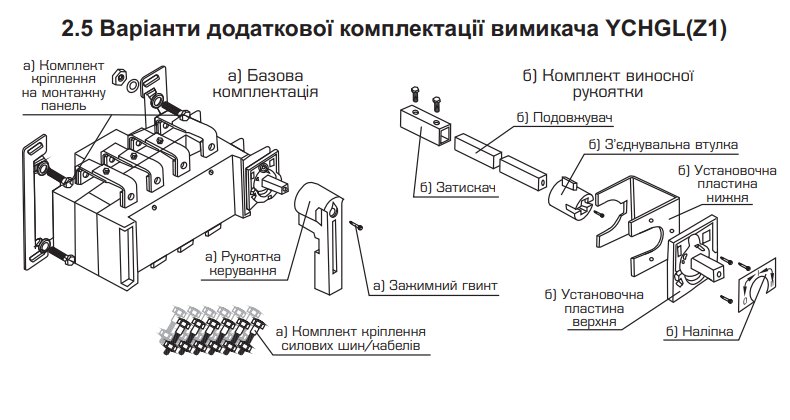

Може комплектуватися рукояткою, встановленою на апараті або виносною ручкою, яка встановлюється на дверцята шафи;
Кількість полюсів: 3P, 4P;
Може бути оснащений додадковими контактами (за замовленням);
Може бути укомплектований перемичками мостового типу між шинами приєднання.
