ФУНКЦІОНАЛ МОДУЛЬНИХ РЕЛЕ:
| Код функціоналу | Код функціоналу | Уставка за зменшенням напруги | Контроль асиметрії напруги | Затримка спрацювання | Контроль послідовності фаз | Контроль обриву фази |
| 03 | - | - | - | - | + | + |
| 04 | 2%...20% | -20%...2% | - | 0,1...10 сек | + | + |
| 05 | 2%...20% | -20%...2% | 8% | 0,1...10 сек | + | + |
| 06 | 2%...20% | -20%...2% | 5%...15% | 2 сек | + | + |
| 07 | - | - | 8% | 2 сек | >+ | >+ |
| 08 | 15% | -15% | 8% | 2 сек | >+ | >+ |

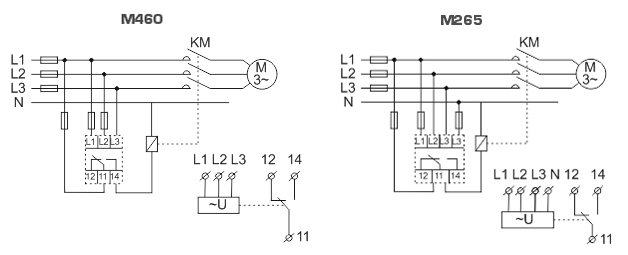

СХЕМА ПІДКЛЮЧЕНИЯ РЕЛЕ:
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ПРОДУКЦІ/ СЕРІЙНОГО ВИРОБНИЦТВА:
| Тип | М460 | М265 |
| Функція | Контроль трифазної напруги | |
| Контроль ліній | L1-L2-L3 | L1-L2-L3-N |
| Живлення приладу | L1-L2 | L1-N |
| Уставна номінального значення напруги [Un] | (220-230-240-38D400-416-440480) V АС | (127-132-138-220-230 240-254-265) V АС |
| Частота | 45–65 Hz | |
| Межі вимірювання напруги | (176–552) V | (101-318) V |
| Уставна захисту по напрузі | (2–20)% Un | |
| Уставка захисту по асиметричності напруги | (5–15) % | |
| Гістерезис | 2% | |
| Уставка зниження напруги в одній з фаз | 70%Un (165 V min) | 70%Un |
| Уставка затримки відключення | (0.1–10) сек | |
| Похибка вимірювання | < 1% | |
| Затримка при включенні живлення | 0,5 сек | |
| Максимальна похибка регулювання | 10% від значення уставки | |
| Індикація живлення реле | зелений | |
| Індикація внлючення реле | червоний | |
| Затримка відключення реле | 1000 мсек | |
| Тип вихідного контакту | перекидний контант | |
| Потужність вихідного контакту | 16 А (250 V АС1 /24 V DC) | |
| Механічний ресурс | 3x107 циклів | |
| Електричний ресурс (АС1) | 3x106 циклів | |
| Допустима температура експлуатації | (-20 - +55)°С | |
| Допустима температура зберігання | (-35 - +75)°С | |
| Встановлення | DIN-рейка 35 мм | |
| Ступінь захисту корпусу | ІР40 | |
| Робоче положення | довільно | |
| Максимальний перетин проводу підключення | 2,5 мм | |
| Розмір | 90x18x64 мм | |
| Вага | 64 г | |
| Відповідність стандарту | EN 60255-1, ІЕС 60947-5-1 | |
* Можливі зміни технічних характеристик за технічним завданням замовника
ДІАГРАМИ РОБОТЫ РЕЛЕ:

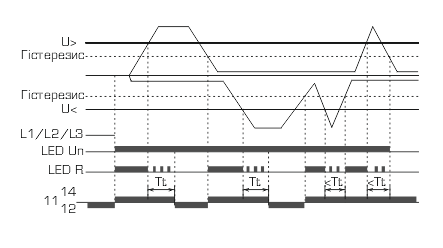

При збільшенні (зменшенні) напруги

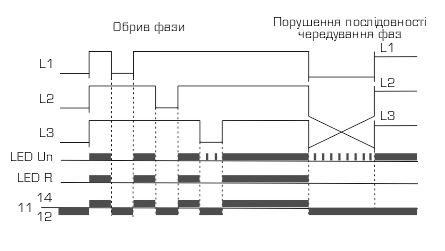

При обриві фази та порушенні послідовності фаз

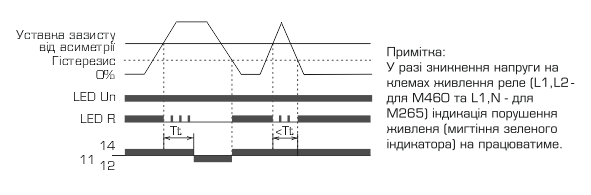

При асиметричності напруги

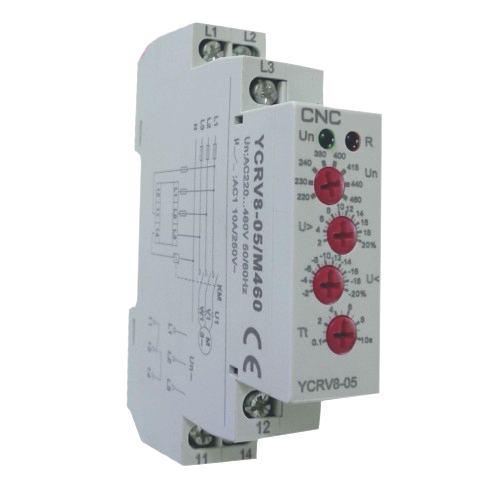

Трифазні модульні реле контролю напруги з нейтраллю (M265 — контроль фазної напруги) та без нейтралі (М460 — контроль лінійної напруги) з одним перемикаючим контактом використовуються для контролю за зниженням та перевищенням напруги, асиметрії, послідовності та зникнення фаз в колах живлення промислової техніки.
Модульні реле виконані на сучасній елементній базі із застосуванням мікроконтролера малого ступеня інтеграції. Виконавчий орган гальванічно відокремлений від електронної схеми реле.
Реле мають два світлодіодні індикатори. Зелений вказує, що на реле присутня напруга живлення. Червоний блимає, коли вхідна напруга не відповідає номінальній (аварія). Конструктивно реле складаються із пластикового корпусу, електронної плати, клем підключення, лицьової панелі з індикацією.
- Контроль правильності підключення пересувного обладнання (рефрижераторів, с/г машин, насосів, та ін.);
- Захист електроприводних механізмів від обертання в сторону, протилежну нормальній роботі;
- Захист від виходу з ладу електрообладнання внаслідок обриву фази;
- Контроль якості напруги в схемах автоматичного перемикання живлення АВР.
Контроль напруги (вимірювання True RMS);
- Можливість змінювати уставку по номінальній напрузі;
- Працює в діапазоні частоти 45–65 Гц;
- Максимальна похибка вимірювання напруги <1%;
- Світлосигнальна індикація стану (робота/аварія);
- Мінімальний розмір (1 модуль).
- Уставка значення напруги, що контролюється:
М460: 220-230-240-380-400-416-440-480 VAC (лінійна напруга L1-L2-L3):
M265: 127-132-138-220-240-254-265 VAC (фазна напруга L1-L2-L3-N). - Код функціоналу
- Тип реле
