Технічні характеристики продукції серійного виробництва
| Номінальна напруга | кВ | 24 | ||||
| Рівень стійкості ізоляції | Короткочасно витримуєма напруга (1 хв.) | Сухий | кВ | 80 | ||
| Вологий | 65 | |||||
| Витримуєма напруга грозового імпульсу | 145 | |||||
| Номінальна частота | Гц | 50 | ||||
| Номінальний струм | А | 630, 1250 | ||||
| Параметри струму вмикання | Початкове діюче значення | кА | 16 | 20 | 25 | |
| Номінальний піковий струм | 40 | 50 | 63 | |||
| Параметри струму короткого замикання | Номінальний струм відключення | кА | 16 | 20 | 25 | |
| Номінальний піковий струм | 40 | 50 | 63 | |||
| Початкове діюче значення | 20 | |||||
| Номінальна тривалість к.з. | секунд | 4 | ||||
| Номінальний цикл операцій | 0-0, 3с-ВО-180с-ВО | |||||
| Повний час відключення | секунд | ≤0,08 | ||||
| Механічна зносостійкість | 10 000 | |||||
| Електрична зносостійкість | При номінальному струмі | циклів | 10 000 | |||
| При номінальному струмі к.з. | 20 | |||||
| Катушка струмового захисту | Номінальний струм | A | 5 | |||
| Точність за струмом відключення | ±10% | |||||
* Можливі зміни технічних характеристик за технічним завданням замовника
Температура навколишнього середовища -30 °C ~ +40 °C
Для персонального підбору вакуумних автоматичних вимикачів пропонуємо Вам заповнити форму, вказавши необхідні параметри обладнання.
Загальна інформація:

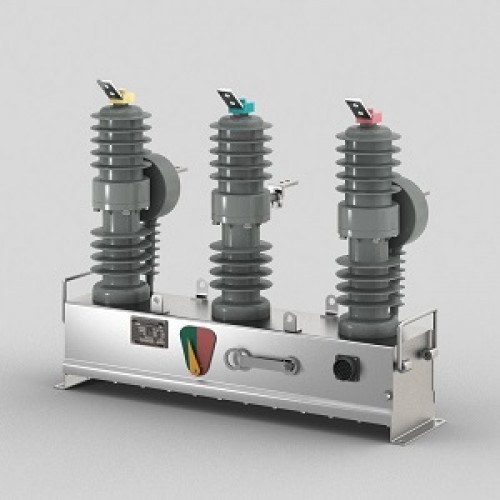

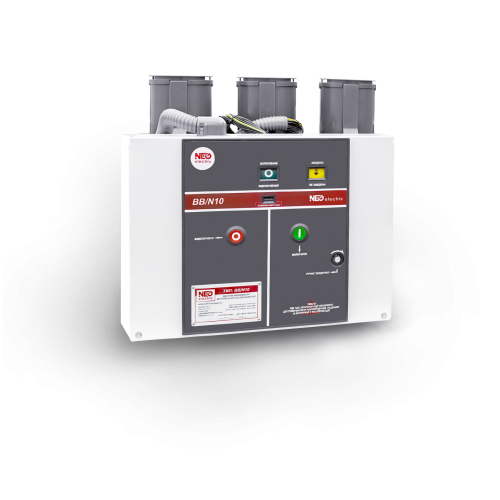

Вакуумний вимикач серії BB/N10R зовнішньої установки, призначений для комутації електричних кіл при нормальних і аварійних режимах в мережах трифазного змінного струму напругою 24 кВ і частотою 50 Гц.
Умовні позначення найменування апарату:
- Вакуумний вимикач
- Умовне позначення класу номінальної напруги — 10 кВ
- Умовне позначення придатності вимикача для використання у якості реклоузера.
4. Номінальний струм, А
5. Номінальний струм відключення короткого замикання, кА
6. Наявність роз’єднувача:
— маркування відсутнє — без роз’єднувача;
— G — з роз’єднувачем
ПРИНЦИП РОБОТИ
У момент розмикання контактів у вакуумному проміжку комутований струм ініціює виникнення електричного розряду — вакуумної дуги, існування якої підтримується за рахунок металу, що випаровується з поверхні контактів у вакуумний проміжок. Плазма, утворена іонізованими парами металу, проводить електричний струм, тому струм протікає між контактами до моменту його переходу через нуль. У момент переходу струму через нуль дуга гасне, а пари металу, що залишилися, миттєво (за 7–10 мікросекунд) конденсуються на поверхні контактів і на інших деталях дугогасильної камери, відновлюючи електричну міцність вакуумного проміжку.
