Умови використання:
| Режим роботи | тривалий |
| Кліматичне виконання та категорія розміщення | УХЛ1 |
| Температура навколишнього середовища, °С | -40 ... +50 |
| Допустима швидкість вітру, м/с | 34 |
| Максимальна висота експлуатації | 1000 м над рівнем моря |
| Ступінь захисту корпусу приводу | IP65 |
| Клас забруднення | III |
| Стійкість до землетрусу | до 8-ми балів за шкалою MSK-64 |
| Робоче положення | вертикальне |
За попереднім замовленням можливо виконання виробу з іншими характеристиками
Технічні характеристики продукції серійного виробництва:
| Номінальна напруга | кВ | 40,5 | ||||
| Рівень стійкості ізоляції | Короткочасно витримуєма напруга (1 хв.) | Сухий | кВ | 95 | ||
| Вологий | 85 | |||||
| Витримуєма напруга грозового імпульсу | 185 | |||||
| Номінальна частота | Гц | 50 | ||||
| Номінальний струм | А | 1250, 1600, 2000 | ||||
| Параметри струму вмикання | Початкове діюче значення | кА | 20 | 25 | 31,5 | |
| Номінальний піковий струм | 50 | 63 | 80 | |||
| Параметри струму короткого замикання | Номінальний струм відключення | кА | 20 | 25 | 31,5 | |
| Номінальний піковий струм | 50 | 63 | 80 | |||
| Початкове діюче значення | 20 | |||||
| Номінальна тривалість к.з. | секунд | 4 | ||||
| Номінальний цикл операцій | 0-0, 3с-ВО-180с-ВО | |||||
| Повний час відключення | секунд | ≤ 0,09 | ||||
| Механічна зносостійкість | 10 000 | |||||
| Електрична зносостійкість | При номінальному струмі | циклів | 10 000 | |||
| При номінальному струмі к.з. | 20 | |||||
| Тиск вакуума в камерах | Новий, при поставці з заводу | Па | ≤ 1,33 10^(-3) | |||
| Після 20 років роботи | ≤ 6,6 10^(-2) | |||||
* Можливі зміни технічних характеристик за технічним завданням замовника.
Зовнішній вигляд і габаритні розміри:

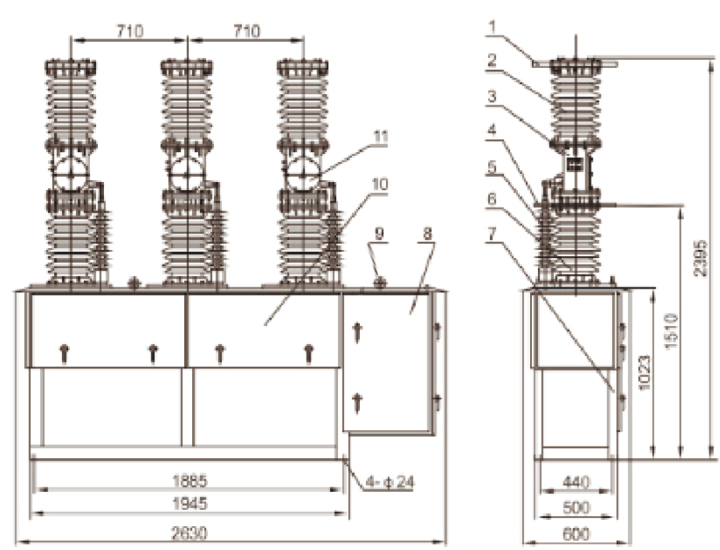

Виконання з електромагнітним приводом
- Верхня шина підключення
- Вакумна камера
- Камера штовхача рухомого контакту
- Нижня шина підключення
- Ізольована тяга приводного механізму
- Ізольована опора вакуумної камери
- Опорная рама
- Шафа з приводом
- Рим-болти
- Шафа приводного вала
- Кришка камери штовхача рухомого контакту

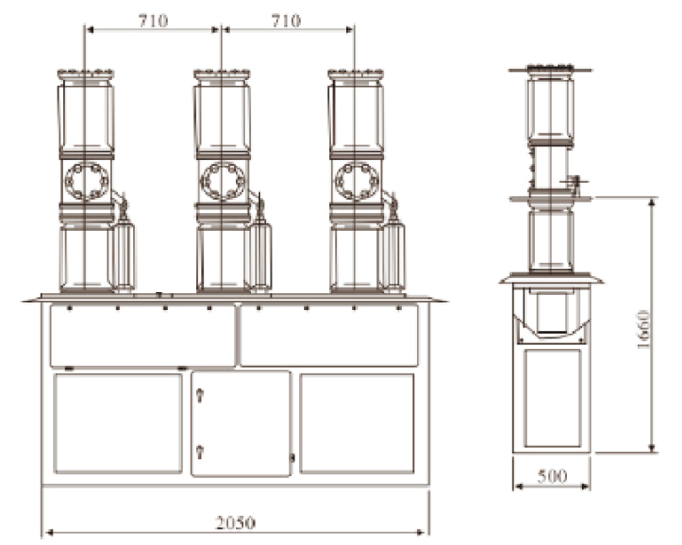

Виконання з пружинним приводом

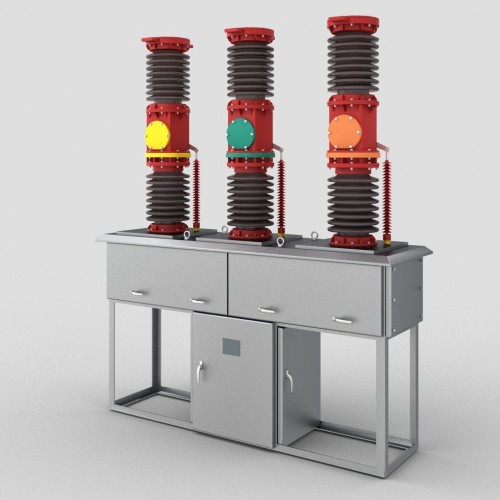

Конструкція:
Вимикач складається з чотирьох основних частин:
- полюси з порцеляновими вакуумними камерами
- рама з шафою приводного вала включення - відключення
- шафа з пружинним або електромагнітним приводом і колами управління
- опорна рама з установочними отворами.
Конструкція вимикача проста, установка не викликає ускладнень. Вимикач не вимагає додаткових регулювань при введенні в експлуатацію. Конструкція камер забезпечує водонепроникність. Вимикач може поставлятися з пружинним або електромагнітним приводом. Вимикач може бути укомплектований двома або трьома трансформаторами струму, які використовуються для вимірювань і захисту.
Для персонального підбору вакуумних автоматичних вимикачів пропонуємо Вам заповнити форму, вказавши необхідні параметри обладнання.

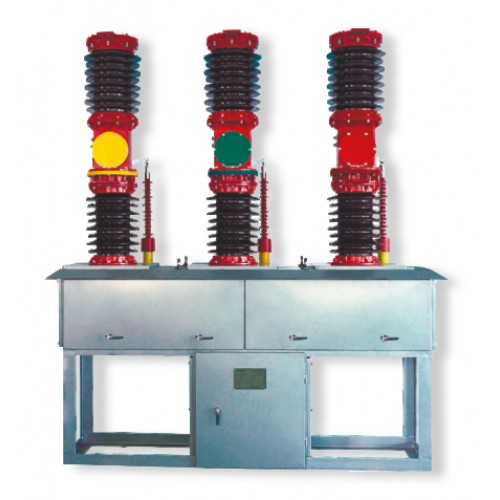

Загальна інформація:
Вакуумний автоматичний вимикач зовнішнього встановлення серії ВВ/N35T з пружинним або електромагнітним приводом, порцеляновою ізоляцією, закріплений на сталевій станині для установки на відкритій ділянці. Вакуумний вимикач призначений для комутації електричних кіл при нормальних і аварійних режимах в мережах трифазного змінного струму частотою 50 Гц напругою до 40,5 кВ.
Привід вимикача — пружинний або електромагнітний, розміщений в окремій комірці і не вимагає ремонту протягом усього терміну служби. Робоче положення вимикача — вертикальне. Вимикач призначений для виконання таких операцій:
- дистанційне оперативне включення і відключення напруги;
- ручне оперативне і неоперативне включення, в тому числі, при відсутності напруги живлення приводу за рахунок енергії, заощадженої пружиною;
- автоматичне повторне включення;
- відключення і включення при струмах короткого замикання.
Умовні позначення найменування апарату:
- Вакуумний вимикач
- Умовне позначення класу номінальної напруги — 35 кВ
- Код привода:
Т — пружинний
D — електромагнітний - Номінальний струм, А
- Номінальний струм відключення короткого замикання, кА
Принцип дії:
У момент розмикання контактів у вакуумному проміжку комутований струм ініціює виникнення електричного розряду — вакуумної дуги, існування якої підтримується за рахунок металу, що випаровується з поверхні контактів у вакуумний проміжок. Плазма, утворена іонізованими парами металу, проводить електричний струм, тому струм протікає між контактами до моменту його переходу через нуль. У момент переходу струму через нуль дуга гасне, а пари металу, що залишилися, миттєво (за 7-10 мікросекунд) конденсуються на поверхні контактів і на інших деталях дугогасильної камери, відновлюючи електричну міцність вакуумного проміжку.
